Тепловой насос Zubadan: мультизональные VRF-системы City Multi G4

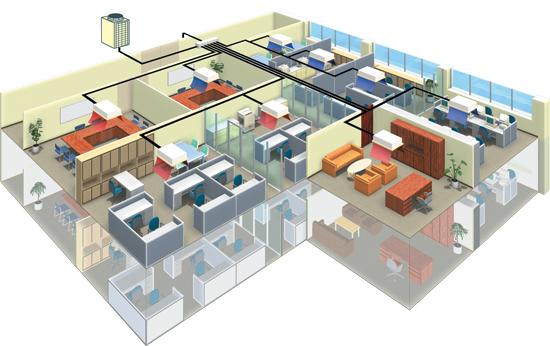

Системы СИТИ МУЛЬТИ являются оптимальным решением для небольших и средних зданий офисного или жилого типа. Системы с изменяемым расходом хладагента являются более экономичными, чем традиционные центральные системы на базе холодильных машин. Благодаря своим преимуществам системы СИТИ МУЛЬТИ все чаще применяются при кондиционировании даже крупных многоэтажных зданий.

В состав серии мультизональных VRF-систем CITY MULTI входит 14 конструктивных модификаций внутренних блоков: канальные настенные, кассетные и многие другие. Всего с учетом всех модификаций производительности насчитывается 92 модели внутренних блоков.

Модельный ряд внутренних блоков дополняют специальные контроллеры секций охлаждения приточных установок. Внешняя фреоновая секция охлаждения и внутренние блоки могут быть подключены к общему наружному блоку мультизональной системы CITY MULTI.

В новой серии наружных блоков G4 заложена модульность, то есть существуют несколько модулей наружных блоков, из которых формируются все мощностные модификации наружных агрегатов. В серии G4 применяются только компрессоры с инверторным приводом. Это продлевает срок службы систем и уменьшает нагрузку на электрическую сеть, так как полностью отсутствуют высокие пусковые токи.

В системах CITY MULTI предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем. Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на электросеть, взаимодействие со сторонним оборудованием. Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).







PUHY-HP Y(S)HM

Отопление (охлаждение): 22,4–56,0 кВт





Особенности серии тепловых насосов серии City Multi Y Zubadan

  • Минимальная температура наружного воздуха в режиме нагрева составляет -25°С.
  • Стабильная теплопроизводительность: номинальная теплопроизводительность сохраняется при понижении температуры наружного воздуха до -15°С.
  • Увеличенный интервал между режимами оттаивания (до 250 минут) наружного теплообменника обеспечивает длительный непрерывный нагрев воздуха.
  • Оттаивание наружного теплообменника происходит мощно и быстро, что исключает падение температуры воздуха в помещении.
  • Быстрый запуск: система достигает номинальной теплопроизводительности всего за 20 минут при температуре наружного воздуха -15°С.

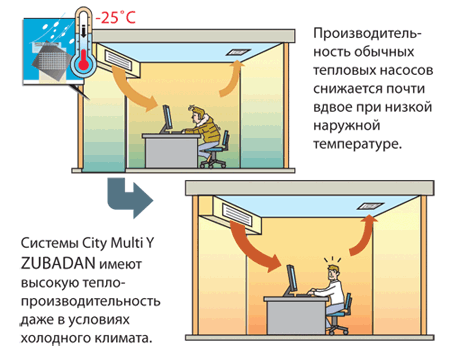

Стабильная теплопроизводительность

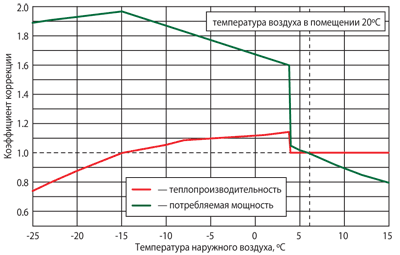

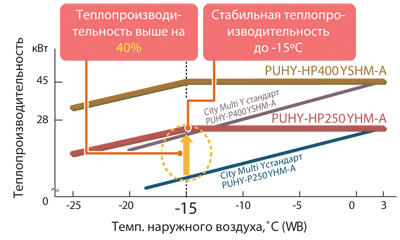

Номинальная теплопроизводительность систем City Multi Y Zubadan сохраняет номинальное значение вплоть до температуры наружного воздуха -15°С, а дальнейшее снижение производительности не столь существенное как у систем стандартной серии City Multi Y. существенное падение теплопроизводительности стандартной системы Y PUHY-P при низких температурах приводит к необходимости выбора "переразмеренного" наружного блока. Наружный блок City Multi Y Zubadan способен заменить более мощный блок стандартной серии City Multi Y.

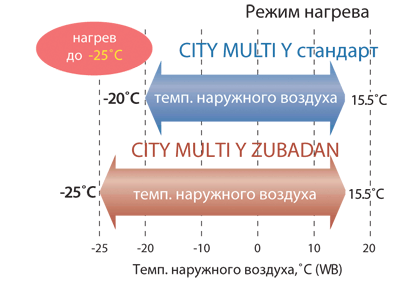

Гарантированный нагрев до - 25°С

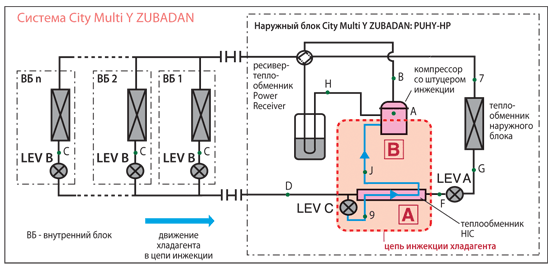

Наружный блок City Multi Y Zubadan оснащен специальной цепью парожидкостной инжекции хладагента. Она обеспечивает высокую производительность теплового насоса при низких температурах наружного воздуха. Завод-изготовитель гарантирует работу систем в режиме нагрева до -25°С.

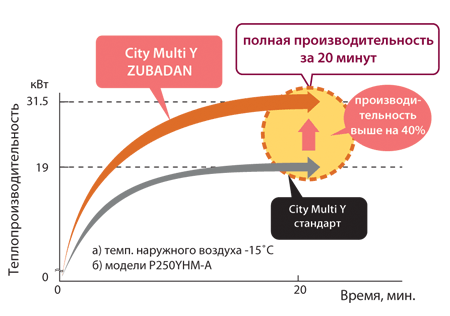

Выход на полную производительность за 20 минут

При температуре наружного воздуха -20°С система City Multi Y Zubadan развивает полную теплопроизводительность всего через 20 минут.

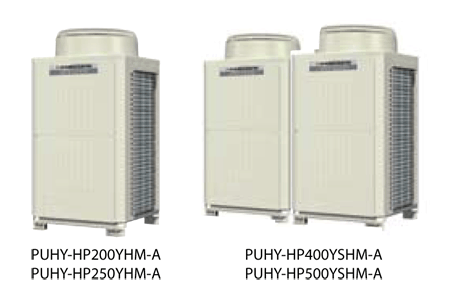

Параметр / Модель PUHY-HP200YHM-A PUHY-HP250YHM-A PUHY-HP400YSHM-A PUHY-HP500YSHM-A
Наружный агрегат состоит из модулей - - PUHY-HP200YHM-A
PUHY-HP200YHM-A
PUHY-HP250YHM-A
PUHY-HP250YHM-A
Напряжение электропитания 380 В, 3 фазы, 50 Гц
Отопление производительность кВт 25,0 31,5 50,0 63,0
потребляемая мощность кВт 6,52 8,94 13,35 18,04
рабочий ток А 11,0 15,0 22,5 30,4
коэффициент производительности COP 3,83 3,52 3,74 3,49
диапазон наружных температур WB -25 ~ +15,5°C
Охлаждение производительность кВт 22,4 28,0 45,0 56,0
потребляемая мощность кВт 6,40 9,06 12,86 18,16
рабочий ток А 10,8 15,2 21,7 30,6
коэффициент производительности COP 3,50 3,09 3,49 3,08
диапазон наружных температур WB -5 ~ +43°C
Индекс установочной мощности
внутренних блоков
50 ~ 130% от индекса мощности наружного блока
Типоразмеры внутренних блоков Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250
Количество внутренних блоков 1 ~ 17 1 ~ 21 1 ~ 34 1 ~ 43
Уровень шума дБ(А 56 57 59 60
Размеры (В х Ш х Д) мм 1710x920x760 1710x920x760 1710x920x760 1710x1220x760
Вес кг 220 220 440 440
