Модернизация VRF-систем Mitsubishi Electric начального уровня

06.02.2015 // О кондиционировании

Компания Mitsubishi Electric начала поставку модифицированных наружных блоков мультизональной системы PUMY-P112/125/140 V/YKM1 с номинальной холодо / тепло- производительностью соответственно 12,5/14,0; 14,0/16,0 и 15,5/18,0 кВт.

Серия PUMY-P была модифицирована для реализации возможности включения в мультизональную систему внутренних блоков бытовой и полупромышленной серий через 3-х и 5 портовые блоки-распределители PAC-MK30/50BC.

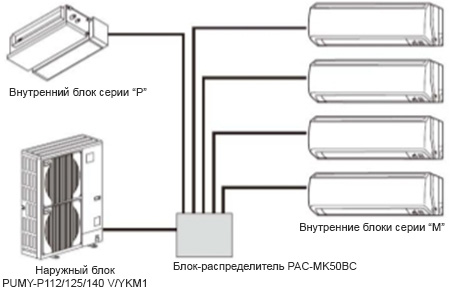

Рис. 1. Конфигурация VRF-системы Mitsubishi Electric PUMY-P с подключеными внутренними блоками P и M серий.

Модифицированные блоки PUMY-P V/YKM1 совместно с блоками-распределителями PAC-MK30/50BC могут быть применены взамен снятых с производства бытовых мульти-сплит систем MXZ-8B140/160 V/Y A.

Это расширяет спектр возможных технических решений при проектировании систем кондиционирования. По сравнению с MXZ-8B140/160 V/Y A мультизональные VRF-системы Mitsubishi Electric PUMY-P V/Y KM1 дают возможность:

использовать существенно большую длину магистралей хладагента (суммарно 139 метров и 300 метров, наиболее длинный участок 115 метров и 150 метров соответственно);
обеспечить допустимый перепад высот между наружным и внутренними блоками до 50 метров, между внутренними — до 15 метров;
подключать к мультизональной VRF-системе внутренние блоки бытовой и полупромышленной серии с помощью блоков-распределителей PAC-MK30/50BC на 3 и 5 блоков и M-контроллеров PAC-LV11M-J на каждый отдельный блок;
использовать в системе управления любые центральные контроллеры, шлюзы и конвертеры мультизональных VRF-систем серии City Multi;
формировать системы из нескольких гидравлических контуров с единым центральным управлением;
устанавливать до 12 внутренних блоков в каждой системе.

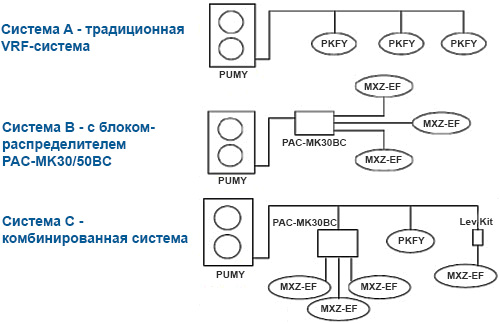

Рис. 2. Варианты комплектования VRF-систем Mitsubishi Electric PUMY-P V/Y KM1.

В VRF-систему Mitsubishi Electric PUMY-P V/Y KM1 могут подключаться любые внутренние блоки полупромышленной серии Mr.Slim и бытовые инвертерные блоки, кроме серии MSZ-HJ VA. Индекс установочной мощности внутренних блоков (сумма индексов внутренних блоков) должен быть в диапазоне 50-130% от индекса мощности наружного. Подключение «водяных» блоков серии PWFY имеет ряд особенностей, изложенных в руководстве по монтажу системы PUMY-P V/YKM1. В рамках данной статьи эти особенности не рассматриваются. На рисунке 3 и в таблицах показаны схемы устройства фреоновых магистралей VRF-систем Mitsubishi Electric PUMY-P V/Y KM1 и ограничения на длины её участков.

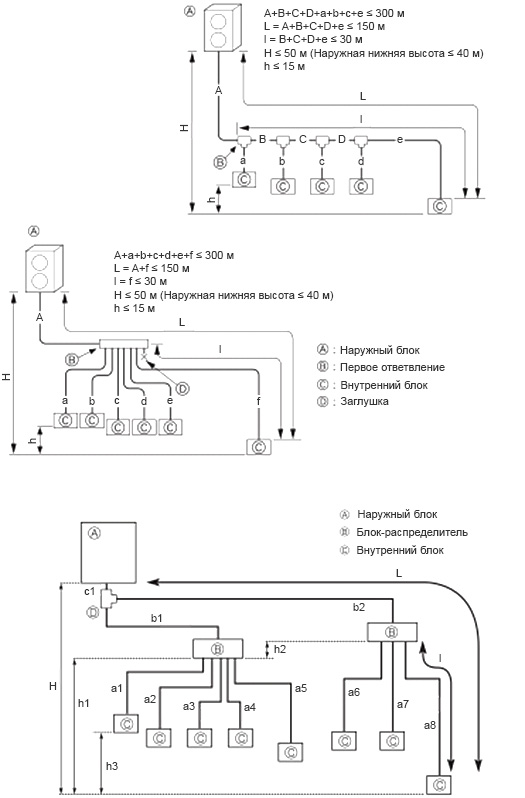

Рис. 3. Схемы устройства фреоновых магистралей VRF-систем Mitsubishi Electric PUMY-P V/Y KM1.

Таблица 1. Допустимая длина (в одну сторону).

Параметр	Значение
Общая длина трубопровода	c1 + b1 + b2 + a1 + a2 + a3 + a4 + a5 + a6 + a7 + a8 ≤ 150 метров
Длина самого дальнего трубопровода (L)	c1 + b1 + a8 ≤ 80 метров (b2 ≤ 55 метров, a8 ≤ 25 метров)
Длина трубопровода между наружным прибором и ответвительными коробками	c1 + b1 +b2 ≤ 55 метров
Самая дальняя коробка от первого соединения (b2)	b2 ≤ 30 метров
Длина самого дальнего трубопровода после ответвительной коробки (l)	a8 ≤ 25 метров
Общая длина трубопровода между ответвительными коробками и внутренними приборами	a1 + a2 + a3 + a4+ a5 + a6 + a7 + a8 ≤ 95 метров

Таблица 2. Допустимая разность высот (в одну сторону).

Параметр	Значение
На участке внутренний прибор / наружный прибор (H)	H ≤ 50m (Если наружный прибор установлен выше внутреннего прибора); H ≤ 40m (Если наружный прибор установлен ниже внутреннего прибора)
На участке ответвительная коробка / внутренний прибор (h1)	h1 + h2 ≤ 15m
В каждом ответвительном приборе (h2)	h2 ≤ 15m
В каждом внутреннем приборе (h3)	h3 ≤ 12m

Таблица 3. Количество сгибов.

Параметр	Значение
Количество сгибов	\|c1 + b1 + a1\| , \|c1 + b1 + a2\| , \|c1 + b1 + a3\| , \|c1 + b1 + a4\| , \|c1 + b1 + a5\| , \|c1 + b2 + a6\| , \|c1 + b2 + a7\| , \|c1 + b2 + a8\| ≤ 15

Для организации ответвления на блоки-распределители PAC-MK30/50BC (на схемах названы ответвительными коробками) используются Y-образные рефнеты моделей MSDD-50A/B R-E. Подключение внутренних блоков мультизональной серии производится с помощью Т-образных разветвителей CMY-Y62-G-E. На пространственное положение разветвителей не накладывается каких-либо ограничений. На вертикальных участках фреоновых магистралей установка маслоподъёмных петель не требуется независимо от их длины.
