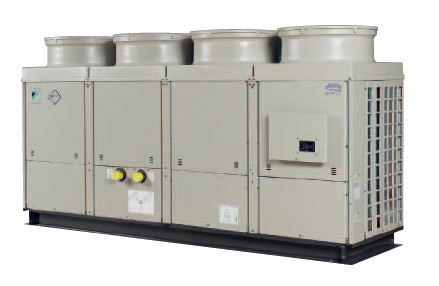

Чиллер Daikin EUWA (N-P-B)-KBZW1
- Все компоненты оптимизированы для работы с хладагентом R-407С Спиральный компрессор Daikin
- Сокращенное время монтажа благодаря интегрированному
насосу и/или буферному накопителю
- Возможность установки накопительного бака ёмкостью 200 л
- Низкие уровни шума при работе
- Повышенное удобство в обслуживании
- Главный выключатель
- Реле протока воды
- 3 различных варианта дизайна:
- Чиллер EUWAN без встроенного гидравлического блока;
- Чиллер EUWAP со встроенным гидравлическим блоком (насос, расширительный бак, гидравлические компоненты);
- Чиллер ЕUWAB со встроенным гидравлическим блоком (буферный резервуар, насос, расширительный бак, гидравлические компоненты)
- Контроллер SЕ μС
| Класс производительности |
N5 |
Р5 |
В5 |
N8 |
Р8 |
В8 |
| Холодопроизводительность Ном. |
кВт |
11,3 |
19,7 |
| Ступени регулирования |
% |
0-100 |
| Потребляемая мощность |
Охлаждение |
Ном. |
|
кВт |
4,48 |
7,27 |
| ЕЕR |
2,53 |
2,46 |
| Размеры |
Блок |
ВхШхГ |
|
мм |
1.230x1.290x734 |
| Вес |
Блок |
кг |
150 |
168 |
180 |
215 |
229 |
241 |
| Эксплуатационный вес |
кг |
152 |
171 |
239 |
218 |
232 |
300 |
| Водяной теплообменник |
Тип |
Пластинчатый |
| Объем воды |
л |
1,14 |
1,615 |
| Ном. расход |
Охлаждение |
л/мин |
32 |
51 |
| Перепад давления |
Охлаждение |
Теплообменник |
кПа |
24 |
38 |
| Воздушный теплообменник |
Тип |
Трубный с вафельным оребрением |
| Компоненты гидравлической системы |
Расширительный бак |
Объем |
л |
- 12 |
- |
12 |
| Группа вентиляторов |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
160 (на 2 вентилятора) |
170 (на 2 вентилятора) |
| Группа вентиляторов 2 |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
|
| Уровень звуковой мощности |
Охлаждение |
Ном. |
дБА |
67 |
76 |
| Компрессор |
Тип |
Герметичный спиральный компрессор |
| Рабочийдиапазон |
Сторона воды |
Охлаждение |
Мин.~Макс. |
°CDB |
-10 (OPZL) ~ 25 |
| Сторона воздуха |
Охлаждение |
Мин.~Макс. |
°CDB |
-15 ~ 43 |
| Хладагент |
Тип |
R-407С |
| Управление |
Термостатический расширительный вентиль |
| Контуры |
Количество |
|
1 |
| Контур охлаждения |
Заправка |
кг |
3,9 |
4,6 |
| Контур хладагента 2 |
Заправка |
кг |
|
| Водяной контур |
Диаметр соединительных труб |
дюйм |
С 1"1/4 (наруж.) |
| Трубопровод |
дюйм |
1-1/4" |
| Электропитание |
Фаза / Частота / Напряжение |
Гц / В |
3^/ 50 / 400 |
| Класс производительности |
N10 |
Р10 |
В10 |
N12 |
Р12 |
В12 |
| Холодопроизводительность Ном. |
кВт |
22,5 |
26,5 |
| Ступени регулирования |
% |
0-100 |
| Потребляемая мощность |
Охлаждение |
Ном. |
|
кВт |
8,64 |
11,50 |
| ЕЕR |
2,60 |
2,30 |
| Размеры |
Блок |
ВхШхГ |
|
мм |
1.450x1.290x734 |
| Вес |
Блок |
кг |
245 |
259 |
271 |
248 |
262 |
274 |
| Эксплуатационный вес |
кг |
248 |
262 |
330 |
251 |
265 |
335 |
| Водяной теплообменник |
Тип |
Пластинчатый |
| Объем воды |
л |
1,9 |
2,375 |
| Ном. расход |
Охлаждение |
л/мин |
64 |
76 |
| Перепад давления |
Охлаждение |
Теплообменник |
кПа |
43 |
37 |
| Воздушный теплообменник |
Тип |
Трубный с вафельным оребрением |
| Компоненты гидравлической системы |
Расширительный бак |
Объем |
л |
- |
12 |
- |
12 |
| Группа вентиляторов |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
170 (на 2 вентилятора) |
| Группа вентиляторов 2 |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
|
| Уровень звуковой мощности |
Охлаждение |
Ном. |
дБА |
78 |
| Компрессор |
Тип |
Герметичный спиральный компрессор |
| Рабочийдиапазон |
Сторона воды |
Охлаждение |
Мин.~Макс. |
°CDB |
-10 (OPZL) ~ 25 |
| Сторона воздуха |
Охлаждение |
Мин.~Макс. |
°CDB |
-15 ~ 43 |
| Хладагент |
Тип |
R-407С |
| Управление |
Термостатический расширительный вентиль |
| Контуры |
Количество |
|
1 |
| Контур охлаждения |
Заправка |
кг |
5,9 |
6,0 |
| Контур хладагента 2 |
Заправка |
кг |
|
| Водяной контур |
Диаметр соединительных труб |
дюйм |
С 1"1/4 (наруж.) |
| Трубопровод |
дюйм |
1-1/4" |
| Электропитание |
Фаза / Частота / Напряжение |
Гц / В |
3^/ 50 / 400 |
| Класс производительности |
N16 |
Р16 |
В16 |
N20 |
Р20 |
В20 |
N24 |
Р24 |
В24 |
| Холодопроизводительность Ном. |
кВт |
34,6 |
46,6 |
55,3 |
| Ступени регулирования |
% |
0-50-100 |
| Потребляемая мощность |
Охлаждение |
Ном. |
|
кВт |
14,70 |
17,90 |
23,80 |
| ЕЕR |
2,35 |
2,60 |
2,32 |
| Размеры |
Блок |
ВхШхГ |
|
мм |
1.321x2.580x734 |
1.541x2.580x734 |
| Вес |
Блок |
кг |
430 |
448 |
460 |
490 |
508 |
520 |
496 |
514 |
526 |
| Эксплуатационный вес |
кг |
436 |
457 |
525 |
496 |
518 |
545 |
503 |
524 |
592 |
| Водяной теплообменник |
Тип |
Пластинчатый |
| Объем воды |
л |
2,964 |
3,9 |
4,524 |
| Ном. расход |
Охлаждение |
л/мин |
99 |
134 |
158 |
| Перепад давления |
Охлаждение |
Теплообменник |
кПа |
22 |
| Воздушный теплообменник |
Тип |
Трубный с вафельным оребрением |
| Компоненты гидравлической системы |
Расширительный бак |
Объем |
л |
- |
12 |
- |
12 |
- |
12 |
| Группа вентиляторов |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
170 (на 2 вентилятора) |
| Группа вентиляторов 2 |
Расход воздуха |
Охлаждение |
Ном. |
м3/мин |
1 70 (на 2 вентилятора) |
| Уровень звуковой мощности |
Охлаждение |
Ном. |
дБА |
79 |
81 |
| Компрессор |
Тип |
Герметичный спиральный компрессор |
| Рабочийдиапазон |
Сторона воды |
Охлаждение |
Мин.~Макс. |
°CDB |
-10 (OPZL) ~ 25 |
| Сторона воздуха |
Охлаждение |
Мин.~Макс. |
°CDB |
-15 ~ 43 |
| Хладагент |
Тип |
R-407С |
| Управление |
Термостатический расширительный вентиль |
| Контуры |
Количество |
|
2 |
| Контур охлаждения |
Заправка |
кг |
4,6 |
5,9 |
6,0 |
| Контур хладагента 2 |
Заправка |
кг |
4,6 |
5,9 |
6,0 |
| Водяной контур |
Диаметр соединительных труб |
дюйм |
2" наруж. |
| Трубопровод |
дюйм |
2" |
| Электропитание |
Фаза / Частота / Напряжение |
Гц / В |
3^/ 50 / 400 |
|
