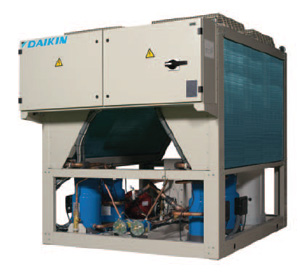

Чиллер Daikin EWAQ-DAYN
- Несколько компрессоров в одном контуре
- Надежные и эффективные спиральные компрессоры с высокими значениями EER
- Антикоррозионная обработка алюминиевого оребрения
- Низкие уровни шума при работе
- Простая установка
- Вентиляторы имеют защиту при перегрузке (4 - 8 вентиляторов,
в зависимости от размера блока)
- Предохранительные клапаны в каждом контуре
- Электронные автоматические выключатели
- Электронный расширительный вентиль
- Двухконтурный пластинчатый теплообменник
- Легкий доступ ко всем компонентам гидравлики с 3 сторон
- Вынесенный электрический шкаф облегчает доступ
- Доступ к компрессорам и элементам
управления с одной стороны блока
- Повышенная надежность благодаря 2 независимым
контурам охлаждения (EWAQ130-260DAYN)
- Двухконтурный теплообменник (от >100 кВт)
- Разборный фильтр/осушитель
- Пульт управления Daikin (Pcaso) с удобным и мощным ЖК-интерфейсом
| Класс производительности |
080 |
100 |
130 |
150 |
| Холодопроизводительность Ном. |
кВт |
80 |
105 |
131 |
152 |
| Ступени регулирования |
% |
0-50-100 |
0-25-50-75-100 |
| Потребляемая мощность Охлаждение Ном. |
кВт |
26,4 |
36,2 |
46,6 |
56,3 |
| EER |
3,03 |
2,90 |
2,81 |
2,70 |
| ESEER |
4,12 |
4,00 |
4,34 |
4,22 |
| Размеры |
Блок ВхШхГ |
мм |
2.311x2.000x2.566 |
2.311x2.000x2.631 |
| Вес |
Блок |
кг |
1.350 |
1.400 |
1.500 |
1.550 |
| Эксплуатационный вес |
кг |
1.365 |
1.415 |
1.517 |
1.569 |
| Водяной теплообменник |
Тип |
Пластинчатый |
| Ном. расход |
Охлаждение |
л/мин |
229 |
301 |
377 |
436 |
| Перепад давления |
Охлаждение |
Итого |
кПа |
59 |
58 |
52 |
49 |
| Воздушный теплообменник |
Тип |
Трубчатый с вафельным оребрением |
| Вентилятор |
Расход воздуха Ном. |
м3/мин |
780 |
800 |
860 1.290 |
| Скорость |
об/мин |
880 |
900 |
970 |
| Уровень звуковой мощности |
Охлаждение Ном. |
дБА |
86 |
88 |
89 90 |
| Компрессор |
Тип |
Спиральный компрессор |
| Рабочий диапазон |
Сторона воды |
Охлаждение |
Мин.~Макс. |
°CDB |
-10 (OPZL) ~ 25 |
| Сторона воздуха |
Охлаждение |
Мин.~Макс. |
°CDB |
-15 ~ 43 |
| Хладагент |
Тип |
Р-410А |
| Заправка кг |
33 19 25 29 28 39 |
| Управление |
Электронный расширительный вентиль |
| Контуры Количество |
1 2 |
| Подсоединение труб |
Вход / выход водяного теплообменника |
3" наруж. 3" |
| Слив водяного теплообменника |
1/2"G |
| Электропитание |
Фаза / Частота / Напряжение Гц / В |
3~ / 50 / 400 |
| Класс производительности |
180 |
210 |
240 |
260 |
| Холодопроизводительность Ном. |
кВт |
182 |
209 |
236 |
254 |
| Ступени регулирования |
% |
21/2943/50/5771/79-100 |
0-25-50-75-100 |
22/2840/50/5672/78-100 |
0-25-50-75-100 |
| Потребляемая мощность Охлаждение Ном. |
кВт |
64,5 |
74,6 |
82,8 |
94,0 |
| EER |
2,82 |
2,80 |
2,85 |
2,70 |
| ESEER |
4,36 |
4,32 |
4,20 |
4,00 |
| Размеры |
Блок ВхШхГ |
мм |
2.31 1x2.000x3.081 |
2.311x2.000x4.850 |
| Вес |
Блок |
кг |
1.800 |
1.850 |
3.150 |
3.250 |
| Эксплуатационный вес |
кг |
1.825 |
1.877 |
3.189 |
3.292 |
| Водяной теплообменник |
Тип |
Пластинчатый |
| Ном. расход |
Охлаждение |
л/мин |
522 |
599 |
677 |
728 |
| Перепад давления |
Охлаждение |
Итого |
кПа |
52 |
53 |
51 |
47 |
| Воздушный теплообменник |
Тип |
Трубчатый с вафельным оребрением |
| Вентилятор |
Расход воздуха Ном. |
м3/мин |
860 1.290 |
1.600 |
| Скорость |
об/мин |
970 |
900 |
| Уровень звуковой мощности |
Охлаждение Ном. |
дБА |
89 90 |
91 |
| Компрессор |
Тип |
Спиральный компрессор |
| Рабочий диапазон |
Сторона воды |
Охлаждение |
Мин.~Макс. |
°CDB |
-10 (OPZL) ~ 25 |
| Сторона воздуха |
Охлаждение |
Мин.~Макс. |
°CDB |
-15 ~ 43 |
| Хладагент |
Тип |
Р-410А |
| Заправка кг |
33 19 25 29 28 39 |
| Управление |
Электронный расширительный вентиль |
| Контуры Количество |
1 2 |
| Подсоединение труб |
Вход / выход водяного теплообменника |
3" наруж. 3" |
| Слив водяного теплообменника |
1/2"G |
| Электропитание |
Фаза / Частота / Напряжение Гц / В |
3~ / 50 / 400 |
|
