Доступные комплектации
Тип установки
- IR Чиллер
- BR Чиллер на соляном растворе
Версии
- VB Базовая версия
- VD Версия с пароохладителем
- VR Версия с полной рекуперацией
Конфигурация звукоизоляции
- AB Базовая конфигурация
- AS Конфигурация с низким уровнем
шума
- AX Конфигурация со сверхнизким
уровнем шума
- Уровень температуры на стороне источника
- М Средний уровень температуры
- А Высокий уровень температуры

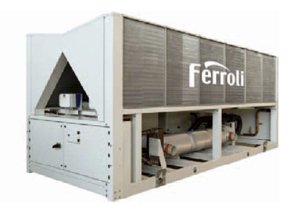

Описание установки
Данная серия водовоздушных чиллеров удовлетворяет потребности в климат-контроле и кондиционировании для систем
большого размера промышленного и
коммерческого сектора. Пригодные для
монтажа вне помещения установки в
стандартной комплектации оборудованы
двумя ДВУХВИНТОВЫМИ
полугерметичными компрессорами, которые
монтируются на резиновые демпферы
вибрации и способны регулировать производительность установки в диапазоне
от 12,5% (не во всех конфигурациях) до
100%, кожухотрубным теплообменником на
стороне предприятия, который оборудован
виктолическими водяными соединениями, а
также заключен в оболочку из
теплоизоляционного материала для
предотвращения конденсации и теплообмена
с внешней средой и оптимизирован для
применения хладагента R134a посредством
высокоэффективных трубок с пазами, защита
обеспечивается при помощи реле
дифференциального давления воды, а в
зимний сезон при помощи нагревателя
антифриза обеспечивается защита от
замерзания при температурах до -10°С,
также оборудуется оребреными змеевиками
теплообменника на стороне источника с большой
площадью теплообменной поверхности, которые
изготовлены из медных трубок и алюминиевых
решетчатых ребер, также имеется 2 независимых
контура хладагента, оборудованных электронным
расширительным клапаном, который
оптимизирует эффективность установки при
частичных нагрузках и обеспечивает
максимальную сезонную эффективность, а также
реле максимального и минимального давления,
предохранительными клапанами в соответствии с
директивой PED, осушающим фильтром,
индикатором жидкости/влаги, клапаном слива
компрессора и отсечным клапаном жидкости,
датчиками высокого и низкого давления,
электрической панелью со степенью защиты не
менее IP54, которая содержит
электрооборудование и все компоненты для
контроля и управления установкой, а также
главным прерывателем подачи электропитания с
функцией блокировки двери, устройством
контроля последовательности чередования фаз,
микропроцессорным контроллером с дисплеем (4
строки по 20 символов в каждой). В дополнение к
стандартным функциональным возможностям
конфигурация с низким уровнем шума (AS)
оборудуется вентиляторами с пониженной
скоростью вращения и компрессорами, которые
устанавливаются внутри звукоизолирующего
отделения, изготовленного из изолированных
звукоизолирующим материалом профилей и
панелей. В дополнение к стандартным
функциональным возможностям конфигурация со
сверхнизким уровнем шума (AX) оборудована
змеевиками с большей площадью поверхности,
чтобы дополнительно уменьшить скорость
вентиляторов, и компрессорами, установленными
внутри звукоизолирующего отделения,
изготовленного из изолированных
звукоизолирующим материалом профилей и
панелей. Установки данной серии комплектуются
большим количеством разнообразных
принадлежностей и опций, включая
комплектацию установок насосными модулями с
двумя насосами и 2 полюсами для базовой версии
и с 4 полюсами для конфигураций с низким или
сверхнизким уровнем шумов. Все установки
тщательно изготовлены и испытаны по
отдельности. Для выполнения монтажа
необходимо только установить электрические и
гидравлические соединения.
Опции
Пуск компрессора
- стандартный (контакторы)
- плавный пускатель
Коррекция коэффициента мощности компрессора
Защита от электрических нагрузок
- предохранители
- тепловые магнитные прерыватели цепи
Принадлежности
Встроенные насосные модули с 2 насосами,
поставляются в 4 разных конфигурациях:
- Насосы с 2 полюсами, стандартный напор
- Насосы с 2 полюсами, высокий напор
- Насосы с 2 полюсами, сверхвысокий напор
- Насосы с 4 полюсами, стандартный напор
Устройство управления конденсацией
(стандартная комплектация для AS и AX)
обеспечивает работу установки при температуре
воздуха окружающей среды до -10°C.
- Пружинные демпферы вибрации
- Защитные решетки змеевика
- Решетки для защиты от проникновения
Внешний накопительный резервуар воды и
насосный модуль оборудованы изолированным резервуаром из углеродистой
стали, одним или двумя насосами и всеми
гидравлическими компонентами.
- Электрические нагреватели антифриза для
накопительного резервуара
- Дистанционное управление
- Последовательный интерфейс Modbus в
RS485
- Программируемый таймер
- Контроллер чередования фаз и напряжения
- Манометры высокого и низкого давления
- Отсечной клапан на входе компрессора
- Реле расхода воды
