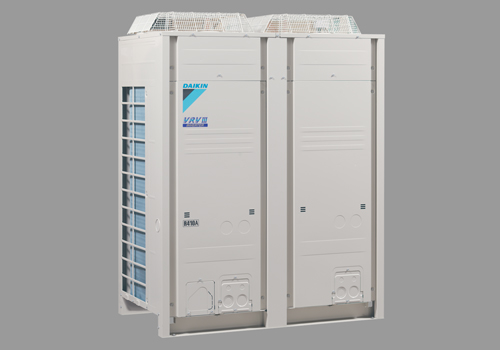

Daikin REYQ-P8/P9 VRVIII
- Увеличенное значение EER/COP благодаря модернизированным автономным блокам 8 и 12 л.с. и мульти-блоку 8 л.с.
- Широкий модельный ряд наружных блоков: от 8 до 48л.с. с шагом 2л.с. (21 комбинация систем)
- К одной системе можно подключить не менее 64 внутренних блоков
- Многовариантное сочетание наружных блоков: компактная комбинация, высокоэффективная комбинация или любое другое комбинирование на Ваш выбор
- Непрерывный нагрев
- Режим работы 'По явной теплоте': позволяет системе VRV увеличить явную производительность в режиме охлаждения, обеспечивая в результате более высокую эффективность и степень комфорта
- Легкий монтаж благодаря функции автоматической заправки хладагентом и операции автоматического тестирования
- Увеличены допустимые характеристики трубопровода: максимальная длина трубопровода: 165 м, общая длина: 1000 м
- Способность систем управления контролировать каждую зону индивидуально позволяет свести эксплуатационные расходы до минимума
- Охлаждаются и обогреваются только те зоны, где требуется кондиционирование воздуха, а в остальных помещениях система может быть полностью выключена
- Быстрое переключение между режимами охлаждение/нагрев
- Улучшенный контроль количества хладагента
- 2 варианта тихого ночного режима: ступень 1: 50 дБА, ступень 2: 45 дБA
- Возможность увеличить рабочий диапазон при охлаждении до -20°C
- Поддержка вашей системы в наилучшем состоянии благодаря нашему сервису ACNSS: Непрерывный контроль, обеспечивающий максимальную эффективность, увеличение срока службы, немедленную сервисную поддержку благодаря прогнозу неисправностей и четкому контролю работоспособности и использования системы
Технические характеристики
| REYQ-P8/P9 | 8 | 10 | 12 | 14 | 16 | 18 20 | 22 | 24 | 26 | 28 |
| Автономные блоки | REYQ8P9 | 1 | | | | | | |
| REYQ10P8 | | 1 | | | | | |
| REYQ12P9 | | | 1 | | | | Не используется |
| REYQ14P8 | | | | 1 | | | |
| REYQ16P8 | | | | | 1 | | |
| Модульные блоки | REMQ8P9 | | 1 | 1 | | | | |
| REMQ10P8 | | 1 | | 1 | | 1 | |
| REMQ12P8 | Не используется | | 1 | 1 | 2 | | 1 |
| REMQ14P8 | | | | | | | |
| REMQ16P8 | | | | | | 1 | 1 |
| REYQ-P8/P9 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 |
| Автономные блоки | REYQ8P9 | Не используется |
| REYQ10P8 |
| REYQ12P9 |
| REYQ14P8 |
| REYQ16P8 |
| Модульные блоки | REMQ8P9 | | | 1 | 1 | | | | | | |
| REMQ10P8 | | | 1 | | 1 | | 1 | | | |
| REMQ12P8 | | | | 1 | 1 | 2 | | 1 | | |
| REMQ14P8 | 1 | | | | | | | | 1 | |
| REMQ16P8 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 |
| Наружный блок | REYQ8P9 | REYQ10P8 | REYQ12P9 | REYQ14P8 | REYQ16P8 |
| Производительность | л.с. | 8 | 10 | 12 | 14 | 16 |
| Холодопроизводительность | Ном. | кВт | 22,4 | 28,0 | 33,5 | 40,0 | 45,0 |
| Теплопроизводительность | Ном. | кВт | 25,0 | 31,5 | 37,5 | 45,0 | 50,0 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 5,20 | 7,09 | 8,72 | 11,4 | 14,1 |
| Нагрев | Ном. | кВт | 5,71 | 7,38 | 8,84 | 11,0 | 12,8 |
| EER | 4,31 | 3,95 | 3,84 | 3,51 | 3,19 |
| COP | 4,38 | 4,27 | 4,24 | 4,09 | 3,91 |
| Максимальное количество внутренних блоков | 17 | 21 | 26 | 30 | 34 |
| Индекс внутр. блоков | Мин. | 100 | 125 | 150 | 175 | 200 |
| Ном. | 200 | 250 | 300 | 350 | 400 |
| Макс. | 260 | 325 | 390 | 455 | 520 |
| Размеры | Блок ВхШхГ | мм | 1.680x1.300x765 |
| Вес | Блок | кг | 331 | 339 |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | 190 | 210 | 235 | 240 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 78 | 80 | 83 | 84 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 58 | 60 | 62 | 63 |
| Рабочий диапазон | Охлаждение | Mин.~Maкс. | °CDB | -20 / -5~43 |
| Нагрев | Mин.~Maкс. | °CWB | -20~15,5 |
| Хладагент | Тип | R-410A |
Подсоединение
труб | Жидкость | НД | мм | 9,52 | 12,7 |
| Газ | НД | мм | 19,1 | 22,2 | 28,6 |
| Газ выс. давления | НД | мм | 15,9 | 19,10 22,2 |
| Общая длина трубопроводов | Система Фактическая | м | 1.000 |
| Электропитание | Частота / Напряжение | Гц / В | 3~/50/380-415 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 20 25 40 |
| Наружные блоки | REYQ18P9 | REYQ20P9 | REYQ22P8 | REYQ24P8 |
| Безопасность | Модуль наружного блока 1 | REMQ8P9 | REMQ10P8 | REMQ12P8 |
| Модуль наружного блока 2 | REMQ10P8 | | REMQ12P8 | |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 18 | 20 | 22 | 24 |
| Холодопроизводительность | Ном. | кВт | 50,4 | 55,9 | 61,5 | 67,0 |
| Теплопроизводительность | Ном. | кВт | 56,5 | 62,5 | 69,0 | 75,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 12,7 | 14,9 | 17,0 | 19,2 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 13,4 | 15,2 | 17,1 | 18,9 |
| EER | | 3,97 | 3,75 | 3,62 | 3,49 |
| COP | 4,22 | 4,11 | 4,04 | 3,97 |
| Максимальное количество внутренних блоков | 39 | 43 | 47 | 52 |
| Индекс внутр. | Мин. | 225 | 250 | 275 | 300 |
| блоков | Ном. | 450 | 500 | 550 | 600 |
| | Макс. | 585 | 650 | 715 | 780 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 81 | 83 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 61 | 62 | | |
| Подсоединение | Жидкость | НД | мм | | 15,9 | |
| труб | Газ | НД | мм | | 28,6 | | |
| | Газ выс. давления | НД | мм | 22,2 | | | |
| | Уравнивание масла | НД | мм | 19,1 |
| | Общая длина трубопроводов | Система Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 45 | | 50 | |
| Наружные блоки | REYQ26P8 | REYQ28P8 | REYQ30P8 | REYQ32P8 |
| Безопасность | Модуль наружного блока 1 | REMQ10P8 | REMQ12P8 | REMQ14P8 | REMQ16P8 |
| Модуль наружного блока 2 | REMQ16P8 |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 26 | 28 | 30 | 32 |
| Холодопроизводительность | Ном. | кВт | 73,0 | 78,5 | 85,0 | 90,0 |
| Теплопроизводительность | Ном. | кВт | 81,5 | 87,5 | 95,0 | 100 |
| Потребляемая | Охлаждение | Ном. | кВт | 21,8 | 23,8 | 26,6 | 28,4 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 20,6 | 22,3 | 24,2 | 25,8 |
| EER | | 3,35 | 3,29 | 3,19 | 3,16 |
| COP | 3,96 | 3,92 | 3,87 |
| Максимальное количество внутренних блоков | 56 | 60 | 64 |
| Индекс внутр. | Мин. | 325 | 350 | 375 | 400 |
| блоков | Ном. | 650 | 700 | 750 | 800 |
| | Макс. | 845 | 910 | 975 | 1.040 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 83 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 63 | | |
| Подсоединение | Жидкость | НД | мм | | 19 | ,1 | |
| труб | Газ | НД | мм | | 34,9 | | |
| | Газ выс. давления | НД | мм | 28,6 | | | |
| | Уравнивание масла | НД | мм | 19,1 |
| | Общая длина трубопроводов | Система Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 60 | 70 |
| Наружные блоки | REYQ34P9 | REYQ36P9 | REYQ38P8 | REYQ40P8 |
| Безопасность | Модуль наружного блока 1 | REMQ8P9 | REMQ10P8 | REMQ12P8 |
| Модуль наружного блока 2 | REMQ10P8 | REMQ12P8 |
| Модуль наружного блока 3 | REMQ16P8 |
| Производительность | л.с. | 34 | 36 | 38 | 40 |
| Холодопроизводительность | Ном. | кВт | 95,4 | 101 | 107 | 112 |
| Теплопроизводительность | Ном. | кВт | 107 | 113 | 119 | 125 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 26,9 | 29,1 | 31,2 | 33,4 |
| Нагрев | Ном. | кВт | 26,3 | 28,1 | 30,0 | 31,8 |
| EER | | 3,55 | 3,47 | 3,43 | 3,35 |
| COP | 4,07 | 4,02 | 3,96 | 3,93 |
| Максимальное количество внутренних блоков | 64 |
| Индекс внутр. блоков | Мин. | 425 | 450 | 475 | 500 |
| Ном. | 850 | 900 | 950 | 1.000 |
| Макс. | 1.105 | 1.170 | 1.235 | 1.300 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 84 | 85 | 85 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 64 | 65 |
Подсоединение
труб | Жидкость | НД | мм | 19,1 |
| Газ | НД | мм | 34,9 41,3 |
| Газ выс. давления | НД | мм | 28,6 34,9 |
| Уравнивание масла | НД | мм | 19,1 |
| Общая длина трубопроводов | Система Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 80 90 100 110 |
| Наружные блоки | REYQ42P8 | REYQ44P8 | REYQ46P8 | REYQ48P8 |
| Безопасность | Модуль наружного блока 1 | REMQ10P8 REMQ12P8 REMQ14P8 | REMQ16P8 |
| Модуль наружного блока 2 | REMQ16P8 |
| Модуль наружного блока 3 | REMQ16P8 |
| Производительность | л.с. | 42 | 44 | 46 | 48 |
| Холодопроизводительность | Ном. | кВт | 118 | 124 | 130 | 135 |
| Теплопроизводительность | Ном. | кВт | 132 | 138 | 145 | 150 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 35,8 | 38,0 | 40,8 | 42,6 |
| Нагрев | Ном. | кВт | 33,5 | 35,2 | 37,1 | 38,7 |
| EER | | 3,29 | 3,26 | 3,18 | 3,16 |
| COP | 3,94 | 3,92 | 3,90 | 3,87 |
| Максимальное количество внутренних блоков | 64 |
| Индекс внутр. блоков | Мин. | 525 | 550 | 575 | 600 |
| Ном. | 1.050 | 1.100 | 1.150 | 1.200 |
| Макс. | 1.365 | 1.430 | 1.495 | 1.560 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 85 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 65 |
Подсоединение
труб | Жидкость | НД | мм | 19,1 |
| Газ | НД | мм | 34,9 41,3 |
| Газ выс. давления | НД | мм | 28,6 34,9 |
| Уравнивание масла | НД | мм | 19,1 |
| Общая длина трубопроводов | Система Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 80 90 100 110 |
| Наружный блок | REMQ8P9
REMQ10P8
REMQ12P8 | REMQ14P8
REMQ16P8 |
| Размеры | Блок ВхШхГ | мм | 1.680x930x765 | 1.680x1.240x765 |
| Вес | Блок | кг | 204 | 254 | 334 |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | 180 | 185 | 200 | 230 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 78 | 80 |
| Рабочий диапазон | Охлаждение | Mин.~Maкс. | °CDB | -5~43 |
| Нагрев | Mин.~Maкс. | °CWB | -20~15 |
| Хладагент | Тип | |
| Электропитание | Частота / Напряжение | Гц / В | 3~/50/380-415 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 25 40 |
|
