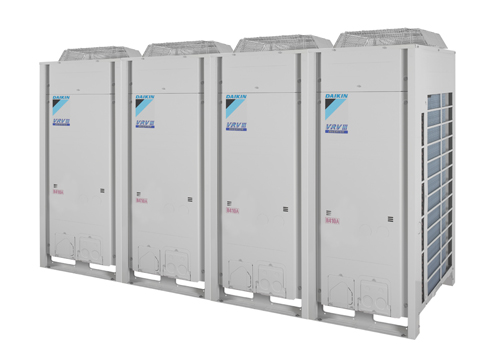

Daikin RQCEQ-P, RXYQQ-T, RQYQ-P VRV

- Экономичная и быстрая модернизация систем R-22, поскольку необходима замена только наружного блока, а выполнение работ внутри здания не требуется
- Увеличение эффективности может превышать 70% в результате закономерного развития технологии тепловых насосов и более эффективного хладагента R-410A
- Возможность подключения дополнительных внутренних блоков и увеличения производительности, не заменяя трубопровод хладагента
- Монтаж требует меньше времени по сравнению с новой системой, поскольку в большинстве случаев трубы с хладагентом могут сохраняться
- Возможность разбить процесс замены на несколько этапов благодаря модульной конструкции системы VRV
- Поддержка вашей системы в наилучшем состоянии благодаря нашему сервису ACNSS: Непрерывный контроль, обеспечивающий максимальную эффективность, увеличение срока службы, немедленную сервисную поддержку благодаря прогнозу неисправностей и четкому контролю работоспособности и использования системы
Технические характеристики
| Наружные блоки | RQCEQ280P | RQCEQ360P | RQCEQ460P | RQCEQ500P | RQCEQ540P |
| Безопасность | Модуль наружного блока 1 | RQEQ140P | RQEQ180P | RQEQ140P | RQEQ180P |
| Модуль наружного блока 2 | RQEQ140P | RQEQ180P | RQEQ140P | RQEQ180P |
| Модуль наружного блока 3 | | RQEQ180P |
| Модуль наружного блока 4 | |
| Производительность | л.с. | 10 | 13 | 16 | 18 | 20 |
| Холодопроизводительность | Ном. | кВт | 28,0 | 36,0 | 45,0 | 50,0 | 54,0 |
| Теплопроизводительность | Ном. | кВт | 32,0 | 40,0 | 52,0 | 56,0 | 60,0 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 7,04 | 10,3 | 12,2 | 13,9 | 15,5 |
| Нагрев | Ном. | кВт | 8,00 | 10,7 | 13,4 | 14,7 | 16,1 |
| EER | 3,98 | 3,48 | 3,77 | 3,61 | 3,48 |
| COP | 4,00 | 3,72 | 3,89 | 3,80 | 3,72 |
| Максимальное количество внутренних блоков | 21 | 28 | 34 | 39 | 43 |
| Индекс внутр. блоков | Мин. | 140 | 180 | 230 | 250 | 270 |
| Ном. | 280 | 360 | 500 | 540 |
| Макс. | 364 | 468 | 598 | 650 | 702 |
| Уровень звукового давления | Охлаждение | Ном. | дБA | 57 | 61 | 62 | 63 |
| Подсоединение труб | Жидкость | НД | мм | 9,52 | 12,7 | 15,9 |
| Газ | НД | мм | 22,2 | 25,4 | 28,6 |
| Газ выс. давления | НД | мм | 19,1 | | 22,2 | |
| Общая длина трубопроводов | Система Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | A | 30 | 40 | 50 | 60 |
| |
| Наружный блок | | RQEQ140P | | RQEQ180P |
| Размеры | Блок | ВхШхГ | мм | 1.680x635x765 |
| Вес | Блок | кг | | | | 175 | |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | | 95 | | 1 | |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | |
| Уровень звукового давления | Охлаждение | Ном. | дБА | | 54 | | 1 | 58 |
| Рабочий | Охлаждение | Mин.~Maкс. | °CDB | | | | | -5~ |
| диапазон | Нагрев | Mин.~Maкс. | °CWB | | | | | -20 |
| Хладагент | Тип | R-410A |
| Электропитание | Частота / Напряжение | Гц / В | 3~/50/380-415 |
| Наружные блоки | RQCEQ636P | RQCEQ712P | RQCEQ744P | RQCEQ816P | RQCEQ848P |
| Безопасность | Модуль наружного блока 1 | RQEQ212P | RQEQ140P | RQEQ180P | RQEQ212P |
| Модуль наружного блока 2 | RQEQ212P | RQEQ180P | RQEQ212P |
| Модуль наружного блока 3 | RQEQ212P | RQEQ180P | | RQEQ212P | |
| Модуль наружного блока 4 | | RQEQ212P |
| Производительность | л.с. | 22 | 24 | 26 | 28 | 30 |
| Холодопроизводительность | Ном. | кВт | 63,6 | 71,2 | 74,4 | 81,6 | 84,8 |
| Теплопроизводительность | Ном. | кВт | 67,2 | 78,4 | 80,8 | 87,2 | 89,6 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 21,9 | 21,2 | 23,3 | 27,1 | 29,2 |
| Нагрев | Ном. | кВт | 17,7 | 20,7 | 21,2 | 23,1 | 23,6 |
| EER | 2,90 | 3,36 | 3,19 | 3,01 | 2,90 |
| COP | 3,79 | 3,80 | 3,81 | 3,77 | 3,79 |
| Максимальное количество внутренних блоков | 47 | 52 | 56 | 60 | 64 |
| Индекс внутр. блоков | Мин. | 318 | 356 | 372 | 408 | 424 |
| Ном. | 636 | 712 | 744 | 816 | 848 |
| Макс. | 827 | 926 | 967,0 | 1.061 | 1.102 |
| Уровень звукового давления | Охлаждение | Ном. | дБA | 64 | 63 | 64 | 65 | 66 |
| Подсоединение труб | Жидкость | НД | мм | 15,9 | 19,1 |
| Газ | НД | мм | 28,6 | 34,9 |
| Газ выс. давления | НД | мм | | 25,4 | | 28,6 |
| Общая длина трубопроводов | Система Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | A | 70 | 80 | 90 |
| |
| Наружный блок | RQEQ180P | | RQEQ212P | |
| Размеры | Блок | ВхШхГ | мм | 1.680x635x765 |
| Вес | Блок | кг | | 1 | | 179 | |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | | 110 | | | |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 58 | 1 | | 60 | |
| Рабочий | Охлаждение | Mин.~Maкс. | °CDB | 43 | | | | |
| диапазон | Нагрев | Mин.~Maкс. | °CWB | ~15 | | | | |
| Хладагент | Тип | R-410A |
| Электропитание | Частота / Напряжение | Гц / В | 3~/50/380-415 |
| Наружный блок | RXYQQ22T | RXYQQ24T | RXYQQ26T | RXYQQ28T | RXYQQ30T |
| Безопасность | Модуль наружного блока 1 | RXYQQ10T | RXYQQ8T | RXYQQ12T |
| Модуль наружного блока 2 | RXYQQ12T | RXYQQ16T | RXYQQ14T | RXYQQ16T | RXYQQ18T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 22 | 24 | 26 | 28 | 30 |
| Холодопроизводительность | Ном. | кВт | 61,5 | 67,4 | 73,5 | 78,5 | 83,5 |
| Теплопроизводительность | Ном. | кВт | 69,0 | 75,0 | 82,5 | 87,5 | 93,5 |
| Потребляемая | Охлаждение | Ном. | кВт | 16,3 | 18,2 | 20,0 | 22,0 | 23,7 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 16,5 | 18,3 | 20,3 | 21,9 | 23,5 |
| EER | 3,77 | 3,70 | 3,68 | 3,57 | 3,52 |
| ESEER | 5,58 (2) / 7,07 (3) | 5,42 (2) / 6,81 (3) | 5,39 (2) / 6,89 (3) | 5,23 (2) / 6,69 (3) | 5,17 (2) / 6,60 (3) |
| COP | 4,18 | 4,10 | 4,06 | 4,00 | 3,98 |
| Максимальное количество внутренних блоков | 64 (1) |
| Индекс внутр. | Мин. | 275 | 300 | 325 | 350 | 375 |
| блоков | Ном. | 550 | 600 | 650 | 700 | 750 |
| | Макс. | 715 | 780 | 845 | 910 | 975 |
| Подсоединение | Жидкость | НД | мм | 15,9 | 19,1 |
| труб | Газ | НД | мм | 28,6 | | | 34,9 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 63 | | |
| Наружный блок | RXYQQ30T | RXYQQ32T | RXYQQ34T | RXYQQ36T |
| Безопасность | Модуль наружного блока 1 | RXYQQ12T | RXYQQ16T |
| Модуль наружного блока 2 | RXYQQ18T | RXYQQ16T | RXYQQ18T | RXYQQ20T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 30 | 32 | 34 | 36 |
| Холодопроизводительность | Ном. | кВт | 83,5 | 90,0 | 95,0 | 101,0 |
| Теплопроизводительность | Ном. | кВт | 93,5 | 100,0 | 106,0 | 113,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 23,7 | 26,0 | 27,7 | 31,5 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 23,5 | 25,6 | 27,2 | 29,8 |
| EER | 3,52 | 3,46 | 3,43 | 3,21 |
| ESEER | 5,17 (2) / 6,60 (3) | 5,05 (2) / 6,50 (3) | 5,01 (2) / 6,44 (3) | 4,68 (2) / 6,02 (3) |
| COP | 3,98 | 3,91 | 3,90 | 3,79 |
| Максимальное количество внутренних блоков | 64 (1) |
| Индекс внутр. | Мин. | 375 | 400 | 425 | 450 |
| блоков | Ном. | 750 | 800 | 850 | 900 |
| | Макс. | 975 | 1.040 | 1.105 | 1.170 |
| Подсоединение | Жидкость | НД | мм | 19,1 |
| труб | Газ | НД | мм | 34,9 | | | 41,3 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 80 | |
| Наружный блок | RXYQQ22T | RXYQQ24T | RXYQQ26T | RXYQQ28T | RXYQQ30T |
| Безопасность | Модуль наружного блока 1 | RXYQQ10T | RXYQQ8T | RXYQQ12T |
| Модуль наружного блока 2 | RXYQQ12T | RXYQQ16T | RXYQQ14T | RXYQQ16T | RXYQQ18T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 22 | 24 | 26 | 28 | 30 |
| Холодопроизводительность | Ном. | кВт | 61,5 | 67,4 | 73,5 | 78,5 | 83,5 |
| Теплопроизводительность | Ном. | кВт | 69,0 | 75,0 | 82,5 | 87,5 | 93,5 |
| Потребляемая | Охлаждение | Ном. | кВт | 16,3 | 18,2 | 20,0 | 22,0 | 23,7 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 16,5 | 18,3 | 20,3 | 21,9 | 23,5 |
| EER | 3,77 | 3,70 | 3,68 | 3,57 | 3,52 |
| ESEER | 5,58 (2) / 7,07 (3) | 5,42 (2) / 6,81 (3) | 5,39 (2) / 6,89 (3) | 5,23 (2) / 6,69 (3) | 5,17 (2) / 6,60 (3) |
| COP | 4,18 | 4,10 | 4,06 | 4,00 | 3,98 |
| Максимальное количество внутренних блоков | 64 (1) |
| Индекс внутр. | Мин. | 275 | 300 | 325 | 350 | 375 |
| блоков | Ном. | 550 | 600 | 650 | 700 | 750 |
| | Макс. | 715 | 780 | 845 | 910 | 975 |
| Подсоединение | Жидкость | НД | мм | 15,9 | 19,1 |
| труб | Газ | НД | мм | 28,6 | | | 34,9 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 63 | | |
| Наружный блок | RXYQQ32T | RXYQQ34T | RXYQQ36T |
| Безопасность | Модуль наружного блока 1 | RXYQQ16T |
| Модуль наружного блока 2 | RXYQQ16T | RXYQQ18T | RXYQQ20T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 32 | 34 | 36 |
| Холодопроизводительность | Ном. | кВт | 90,0 | 95,0 | 101,0 |
| Теплопроизводительность | Ном. | кВт | 100,0 | 106,0 | 113,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 26,0 | 27,7 | 31,5 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 25,6 | 27,2 | 29,8 |
| EER | 3,46 | 3,43 | 3,21 |
| ESEER | 5,05 (2) / 6,50 (3) | 5,01 (2) / 6,44 (3) | 4,68 (2) / 6,02 (3) |
| COP | 3,91 | 3,90 | 3,79 |
| Максимальное количество внутренних блоков | 64 (1) |
| Индекс внутр. | Мин. | 400 | 425 | 450 |
| блоков | Ном. | 800 | 850 | 900 |
| | Макс. | 1.040 | 1.105 | 1.170 |
| Подсоединение | Жидкость | НД | мм | 19,1 |
| труб | Газ | НД | мм | | | 41,3 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 300 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 80 | |
|
