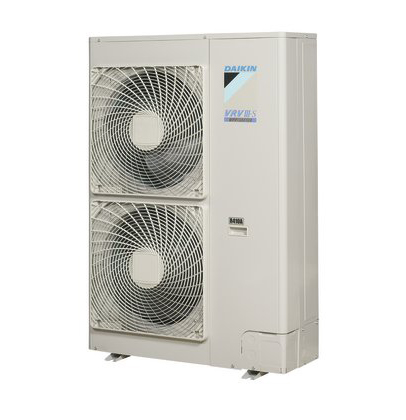

Daikin RXYSQ-P8
Система кондиционирования «Супер Мульти Плюс» предназначена для обеспечения комфорта в небольшой группе помещений (до 9). Система предназначена преимущественно для коттеджей, элитных апартаментов, престижных офисов, салонов различного назначения.
Наружные блоки
В системе «Супер Мульти Плюс» предлагаются наружные блоки холодопроизводительностью 11,2 кВт, 14 кВт и 15.5 кВт (4, 5 и 6 НР), работающие с внутренними блоками Split и SkyAir.
Основные достоинства:
- компактные размеры;
- низкий уровень шума в носное время (от 41 дБА);
- высокая энергоэффективность;
- широкий модельный ряд применяемых внутренних блоков SPLIT и SKY AIR, имеющих современный дизайн и высокие потребительские качества;
- до 9 внутренних блоков в одной системе.
В наружных блоках системы «Супер Мульти Плюс» используются самые современные технические решения, повышающие энергоэффективность при компактности размеров:
- инверторная технология;
- спиральный компрессор с уникальным магнитоэлектрическим электродвигателем постоянного тока (патент DAIKIN). Он развивает более значительный крутящий момент по сравнению с традиционными электромагнитными двигателями постоянного и переменного тока при том же энергопотреблении. Сила притяжения постоянного магнита из неодима в 12 раз больше, чем широко распространённого ферритового магнита. Именно поэтому секрет повышения энергоэффективности кондиционера – в мощных магнитах из неодима;
- электродвигатель вентилятора постоянного тока характеризуется более высоким КПД по сравнению с двигателями переменного тока, в особенности при низких оборотах вентилятора;
- новейшая технология теплообменных процессов – SCe-мостовой контур и конструкция е-PASS – позволяют более полно использовать поверхность двухсекционного конденсатора;
- малошумный спиральный вентилятор со специальным профилем лопастей Aero Spiral Fan снижает турбулентность воздушного потока и тем самым сокращает потери на трение;
- ограничение потребляемой мощности наружного блока с помощью предварительно заданного режима.
| МОДЕЛЬ НАРУЖНОГО БЛОКА | RXYSQ4P8V/Y | RXYSQ5P8V/Y | RXYSQ6P8V/Y |
| Эквивалентная производительность | HP | 4 | 5 | 6 |
| Холодопроизводительность | Номинальная | кВт | 11.2 | 14.0 | 15.5 |
| Теплопроизводительность | Номинальная | кВт | 12.5 | 16.0 | 18.0 |
| Мощность, потребляемая системой | Охлаждение | Номинальная | кВт | 2.81 / 2.89 | 3.51 / 3.61 | 4.53 / 4.66 |
| Нагрев | Номинальная | кВт | 2.74 / 2.82 | 3.86 / 3.97 | 4.57 / 4.70 |
| Максимальное количество подключаемых внутренних блоков (BP-блоков) | 2-8 (до 3) | 2-9 (до 3) | 2-9 (до 3) |
| Индексыпроизводительности | | Минимальный | 50 | 62.5 | 70 |
| | Максимальный | 130 | 162.5 | 182 |
| Энергоэффективность | Коэффициент EER (охлаждение) | 3.99 / 3.88 | 3.99 / 3.88 | 3.42 / 3.33 |
| Коэффициент COP (нагрев) | 4.56 / 4.43 | 4.15 / 4.03 | 3.94 / 3.83 |
| Габариты | (ВхШхГ) | мм | 1345x900x320 |
| Вес | кг | 120 |
| Материал корпуса | Гальванизированная листовая сталь с последующей окраской |
| Уровень звукового давления | Охлаждение | дБА | 50 | 51 | 53 |
| Нагрев | дБА | 52 | 53 | 55 |
| Диапазон рабочих температур | Охлаждение | от ~ до | °C, сух. терм. | -5~46 |
| Нагрев | от ~ до | °C, вл. терм. | -20 ~ 15.5 |
| Хладагент | R-410A |
| Электропитание | В | V: 1~, 50 Гц, 230 В; Y~, 50 Гц; 380 B |
Внутренние блоки, применяемые в системе
| Наружные блоки | Настенный | Канальный |
| FTXG-J | FTXS-K | CTXS-K | FTXS-G | FDXS-F | FBQ-C8 |
| 25 | 35 | 50 | 20 | 25 | 35 | 42 | 50 | 15 | 35 | 60 | 71 | 25 | 35 | 50 | 60 | 35 | 50 | 60 |
| RXYSQ-P8 | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • |
| Наружные блоки | Напольный | Универсальный | Кассетный | Кассетный 600х600 | Подпото- лочный |
| FVXG-K | FVXS-F | FLXS-B | FCQG-F | FFQ-C | FHQ-C |
| 25 | 35 | 50 | 25 | 35 | 50 | 25 | 35 | 50 | 60 | 35 | 50 | 60 | 25 | 35 | 50 | 60 | 35 | 50 | 60 |
| RXYSQ-P8 | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • |
BP-БЛОК
| МОДЕЛЬ | BPMKS967B2 | BPMKS967B3 |
| Количество подключаемых внутренних блоков | 1~2 | 1~3 |
| Потребляемая мощность | Вт | 10 | 10 |
| Габариты | (ВхШхГ) | мм | 180x294x350 |
| Вес | кг | 7 | 8 |
| Трубопровод хладагента | перепад высот между блоками | м | 15 | 15 |
| диаметр труб | жидкость | мм | 9.5 | 9.5 |
| со стороны нар. блока | газ | мм | 19.1 | 19.1 |
| диаметр труб со | жидкость | мм | 2х6.4 | 3х6.4 |
| стороны вн. блока | газ | мм | 2х15.9 | 3х15.9 |
| Рефнет-разветвитель | KHRQ22M20T |
Внутренние блоки, применяемые в системе
ОХЛАЖДЕНИЕ /
НАГРЕВ | ПУЛЬТ |
| ХЛАДАГЕНТ R-410A |
| ВНУТРЕННИЕ БЛОКИ НАСТЕННОГО ТИПА |
| FTXG25J-W/A | в комплекте |
| FTXG35J-W/A | в комплекте |
| FTXG50J-W/A | в комплекте |
| CTXS15K | в комплекте |
| CTXS35K | в комплекте |
| FTXS20K | в комплекте |
| FTXS25K | в комплекте |
| FTXS35K | в комплекте |
| FTXS42K | в комплекте |
| FTXS50K | в комплекте |
| FTXS60G | в комплекте |
| FTXS71G | в комплекте |
| ВНУТРЕННИЕ БЛОКИ УНИВЕРСАЛЬНОГО ТИПА |
| FLXS25B | в комплекте |
| FLXS35B | в комплекте |
| FLXS50B | в комплекте |
| FLXS60B | в комплекте |
| ВНУТРЕННИЕ БЛОКИ НАПОЛЬНОГО ТИПА |
| FVXG25K | в комплекте |
| FVXG35K | в комплекте |
| FVXG50K | в комплекте |
| FVXS25F | в комплекте |
| FVXS35F | в комплекте |
| FVXS50F | в комплекте |
| ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА |
| FDXS25F | BRC1D52, BRC1E52A
(проводной) |
| FDXS35F |
| FDXS50F |
| FDXS60F |
| FBQ35C8 |
| FBQ50C8 |
| FBQ60C8 |
| ВНУТРЕННИЕ БЛОКИ КАССЕТНОГО ТИПА (600х600) |
FFQ25C
BYFQ60B9 / BYFQ60CW(S) | BRC1D52, BRC1E52A
(проводной)
BRC7F530W(S), BRC7E530W
(беспроводной, охлаждение/нагрев) |
FFQ35C
BYFQ60B9 / BYFQ60CW(S) |
FFQ50C
BYFQ60B9 / BYFQ60CW(S) |
FFQ60C
BYFQ60B9 / BYFQ60CW(S) |
| ВНУТРЕННИЕ БЛОКИ КАССЕТНОГО ТИПА |
FCQG35F
BYCQ140D / BYCQ140DW / BYCQ140DG | BRC1D52, BRC1E52A
(проводной)
BRC7FA532F
(беспроводной, охлаждение/нагрев) |
FCQG50F
BYCQ140D / BYCQ140DW / BYCQ140DG* |
FCQG60F
BYCQ140D / BYCQ140DW / BYCQ140DG* |
| ВНУТРЕННИЕ БЛОКИ ПОДПОТОЛОЧНОГО ТИПА |
| FHQ35C | BRC1D52, BRC1E52A (проводной)
BRC7G53 (беспроводной, охлаждение/нагрев) |
| FHQ50C |
| FHQ50C |
|
