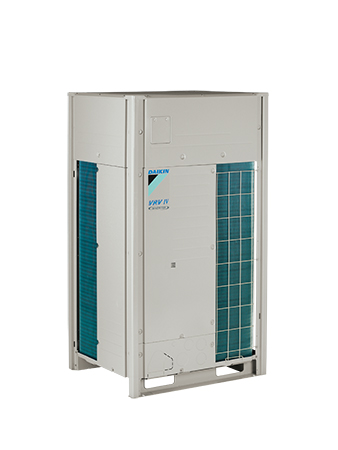

Daikin RYYQ-T/RXYQ-T VRV IV
- Возможность адаптации системы VRV для обеспечения наилучшей сезонной эффективности и высокого уровня комфорта благодаря функции переменной температуры хладагента, зависимой от погоды
- По сравнению с предыдущей серией, использование переменной температуры хладагента обеспечило повышение показателей сезонной эффективности на 28%
- Использование переменной температуры хладагента и полностью инверторной технологии позволило создать лучший комфорт и отсутствие холодных сквозняков благодаря оптимальной температуре подаваемого воздуха
- Постоянный комфорт: Уникальная технология постоянного нагрева делает VRV IV лучшей альтернативой традиционным системам нагрева
- Программа конфигурирования VRV системы позволяет выполнить очень быстрый и точный ввод в эксплуатацию и адаптацию системы к потребностям пользователя
- Точное регулирование температуры, обработка свежего воздуха, воздушные завесы Biddle и ГВС в единой системе
- Дисплей в наружном блоке позволяет выполнить быструю установку параметров на месте, легко находить ошибки, отображать рабочие параметры для контроля основных функций
- Свободная комбинация высокоэффективных наружных блоков с учетом пространства, необходимого для монтажа
- Подходит для любых зданий, возможна установка внутри помещения благодаря высокому внешнему статическому давлению: до 78,4 Па. Внутренняя установка обеспечивает меньшую длину трубопроводов, снижение затрат на монтаж, повышение эффективности и улучшает внешний виду здания
- Упрощённый монтаж и гарантированная оптимальная эффективность в сочетании автоматической заправкой и тестированием
- Удовлетворение требований законодательства в отношении контроля утечки фреонов благодаря автоматизированной функции проверки содержания хладагента
- Увеличены допустимые характеристики трубопровода: Увеличен максимальный перепад высоты между внутренними блоками до 30 м; максимальная длина трубопровода может составлять: 190 м, общая длина трубопровода: 1000 м
- Способность систем управления контролировать каждую зону индивидуально позволяет свести эксплуатационные расходы до минимума
- Возможность поэтапного монтажа
- Широкий модельный ряд внутренних блоков: возможность сочетать блоки VRV и стильные блоки бытовой серии (Daikin Emura, Nexura, ...)
- Поддержка вашей системы в наилучшем состоянии благодаря нашему сервису ACNSS: Непрерывный контроль, обеспечивающий максимальную эффективность, увеличение срока службы, немедленную сервисную поддержку благодаря прогнозу неисправностей и четкому контролю работоспособности и использования системы
- Единожды может быть переведен в режим «Только нагрев» необратимой уставкой в момент наладки.
Технические характеристики
| Наружный блок | RYYQ8T | RYYQ10T | RYYQ12T | RYYQ14T |
| Производительность | л.с. | 8 | 10 | 12 | 14 |
| Холодопроизводительность | Ном. | кВт | 22,4 | 28,0 | 33,5 | 40,0 |
| Теплопроизводительность | Ном. | кВт | 25,0 | 31,5 | 37,5 | 45,0 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 5,21 | 7,29 | 8,98 | 11,0 |
| Нагрев | Ном. | кВт | 5,5 | 7,38 | 9,10 | 11,2 |
| EER | 4,30 | 3,84 | 3,73 | 3,64 |
| ESEER | 6,37 (2) / 7,53 (3) | 5,67 (2) / 7,20 (3) | 5,50 (2) / 6,96 (3) | 5,31 (2) / 6,83 (3) |
| COP | 4,54 | 4,27 | 4,12 | 4,02 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 100 | 125 | 150 | 175 |
| Ном. | 200 | 250 | 300 | 350 |
| Макс. | 260 | 325 | 390 | 455 |
| Размеры | Блок ВхШхГ | мм | 1.685x930x765 | 1.685x1.240x765 |
| Вес | Блок | кг | 261 | 268 | 364 |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | 162 | 175 | 185 | 223 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 78 | 79 | 81 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 58 | 61 |
| Рабочий диапазон | Охлаждение | Mин.~Maкс. | °CDB | -5~43 |
| Нагрев | Mин.~Maкс. | °CWB | -20~15,5 |
| Хладагент | Тип | R-410A |
| Подсоединение труб | Жидкость | НД | мм | 9,52 | 12,7 15,9 |
| Газ | НД | мм | 19,1 22,2 | 28,6 |
| Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Электропитание | Частота / Напряжение | Гц / В | 3N~/50/380-415 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 20 25 32 40 50 |
| Наружный блок | RYYQ16T | RYYQ18T | RYYQ20T |
| Производительность | л.с. | 16 | 18 | 20 |
| Холодопроизводительность | Ном. | кВт | 45,0 | 50,0 | 56,0 |
| Теплопроизводительность | Ном. | кВт | 50,0 | 56,0 | 63,0 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 13,0 | 14,7 | 18,5 |
| Нагрев | Ном. | кВт | 12,8 | 14,4 | 17,0 |
| EER | 3,46 | 3,40 | 3,03 |
| ESEER | 5,05 (2) / 6,50 (3) | 4,97 (2) / 6,38 (3) | 4,42 (2) / 5,67 (3) |
| COP | 3,91 | 3,89 | 3,71 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 200 | 225 | 250 |
| Ном. | 400 | 450 | 500 |
| Макс. | 520 | 585 | 650 |
| Размеры | Блок ВхШхГ | мм | 1.685x1.240x765 |
| Вес | Блок | кг | 364 | 398 |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | 260 | 251 | 261 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 86 | 88 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 64 65 | 66 |
| Рабочий диапазон | Охлаждение | Mин.~Maкс. | °CDB | -5~43 |
| Нагрев | Mин.~Maкс. | °CWB | -20~15,5 |
| Хладагент | Тип | R-410A |
| Подсоединение труб | Жидкость | НД | мм | 12,7 15,9 |
| Газ | НД | мм | 28,6 |
| Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Электропитание | Частота / Напряжение | Гц / В | 3N~/50/380-415 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 20 25 32 40 50 |
| Наружные блоки | RYYQ22T | RYYQ24T | RYYQ26T | RYYQ28T |
| Безопасность | Модуль наружного блока 1 | RYMQ10T | RYMQ8T | RYMQ12T |
| Модуль наружного блока 2 | RYMQ12T | RYMQ16T | RYMQ14T | RYMQ16T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 22 | 24 | 26 | 28 |
| Холодопроизводительность | Ном. | кВт | 61,5 | 67,4 | 73,5 | 78,5 |
| Теплопроизводительность | Ном. | кВт | 69,0 | 75,0 | 82,5 | 87,5 |
| Потребляемая | Охлаждение | Ном. | кВт | 16,3 | 18,2 | 20,0 | 22,0 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 16,5 | 18,3 | 20,3 | 21,9 |
| EER | 3,77 | 3,70 | 3,68 | 3,57 |
| ESEER | 5,58 (2) / 7,07 (3) | 5,42 (2) / 6,81 (3) | 5,39 (2) / 6,89 (3) | 5,23 (2) / 6,69 (3) |
| COP | 4,18 | 4,10 | 4,06 | 4,00 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 275 | 300 | 325 | 350 |
| | Ном. | 550 | 600 | 650 | 700 |
| | Макс. | 715 | 780 | 845 | 910 |
| Подсоединение | Жидкость | НД | мм | 15,9 | 19,1 |
| труб | Газ | НД | мм | 28,6 | | | 34,9 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 63 | |
| Наружные блоки | RYYQ30T | RYYQ32T | RYYQ34T | RYYQ36T |
| Безопасность | Модуль наружного блока 1 | RYMQ12T | RYMQ16T |
| Модуль наружного блока 2 | RYMQ18T | RYMQ16T | RXYQ18T | RYMQ20T |
| Модуль наружного блока 3 | |
| Производительность | л.с. | 30 | 32 | 34 | 36 |
| Холодопроизводительность | Ном. | кВт | 83,5 | 90,0 | 95,0 | 101,0 |
| Теплопроизводительность | Ном. | кВт | 93,5 | 100,0 | 106,0 | 113,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 23,7 | 26,0 | 27,7 | 31,5 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 23,5 | 25,6 | 27,2 | 29,8 |
| EER | 3,52 | 3,46 | 3,43 | 3,21 |
| ESEER | 5,17 (2) / 6,60 (3) | 5,05 (2) / 6,50 (3) | 5,01 (2) / 6,44 (3) | 4,68 (2) / 6,02 (3) |
| COP | 3,98 | 3,91 | 3,90 | 3,79 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 375 | 400 | 425 | 450 |
| | Ном. | 750 | 800 | 850 | 900 |
| | Макс. | 975 | 1.040 | 1.105 | 1.170 |
| Подсоединение | Жидкость | НД | мм | 19,1 |
| труб | Газ | НД | мм | 34,9 | | | 41,3 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 80 | |
| Наружные блоки | RYYQ38T | RYYQ40T | RYYQ42T | RYYQ44T | RYYQ46T |
| Безопасность | Модуль наружного блока 1 | RYMQ8T | RYMQ10T | RYMQ10T | RYMQ12T | RYMQ14T |
| Модуль наружного блока 2 | RYMQ10T | RYMQ12T | | | RYMQ16T |
| Модуль наружного блока 3 | RYMQ20T | RYMQ18T | RYMQ16T |
| Производительность | л.с. | 38 | 40 | 42 | 44 | 46 |
| Холодопроизводительность | Ном. | кВт | 106,0 | 112,0 | 118,0 | 124,0 | 130,0 |
| Теплопроизводительность | Ном. | кВт | 120,0 | 125,0 | 132,0 | 138,0 | 145,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 31,0 | 33,3 | 35,0 | 37,0 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 29,9 | 30,9 | 33,0 | 34,7 | 36,8 |
| EER | 3,42 | 3,61 | 3,54 | 3,51 |
| ESEER | 5,03 (2) / 6,36 (3) | 5,29 (2) / 6,74 (3) | 5,19 (2) / 6,65 (3) | 5,17 (2) / 6,62 (3) | 5,13 (2) / 6,60 (3) |
| COP | 4,01 | 4,05 | 4,00 | 3,98 | 3,94 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 475 | 500 | 525 | 550 | 575 |
| | Ном. | 950 | 1.000 | 1.050 | 1.100 | 1.150 |
| | | 1.235 | 1.300 | 1.365 | 1.430 | 1.495 |
| Подсоединение | Жидкость | НД | мм | 19,1 |
| труб | Газ | НД | мм | 41,3 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | | 100 | | |
| Наружные блоки | RYYQ48T | RYYQ50T | RYYQ52T | RYYQ54T |
| Безопасность | Модуль наружного блока 1 | | RYMQ16T | | RYMQ18T |
| Модуль наружного блока 2 | | | RYMQ18T |
| Модуль наружного блока 3 | RYMQ16T | RYMQ18T |
| Производительность | л.с. | 48 | 50 | 52 | 54 |
| Холодопроизводительность | Ном. | кВт | 135,0 | 140,0 | 145,0 | 150,0 |
| Теплопроизводительность | Ном. | кВт | 150,0 | 156,0 | 162,0 | 168,0 |
| Потребляемая | Охлаждение | Ном. | кВт | 39,0 | 40,7 | 42,4 | 44,1 |
| мощность - 50 Гц | Нагрев | Ном. | кВт | 38,4 | 40,0 | 41,6 | 43,2 |
| EER | 3,46 | 3,44 | 3,42 | 3,40 |
| ESEER | 5,05 (2) / 6,50 (3) | 5,02 (2) / 6,46 (3) | 4,99 (2) / 6,42 (3) | 4,97 (2) / 6,38 (3) |
| COP | 3,91 | 3,90 | 3,89 |
| Максимальное количество внутренних блоков | 64 (1) |
| Нагрузка | Мин. | 600 | 625 | 650 | 675 |
| | Ном. | 1.200 | 1.250 | 1.300 | 1.350 |
| | | 1.560 | 1.625 | 1.690 | 1.755 |
| Подсоединение | Жидкость | НД | мм | 19,1 |
| труб | Газ | НД | мм | 41,3 |
| | Общая длина трубопроводов | Безопасность Фактическая | м | 1.000 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | | 125 | |
| Наружный блок | RYMQ8T
RYMQ10T
RYMQ12T | RYMQ14T
RYMQ16T
RYMQ18T
RYMQ20T |
| Размеры | Блок ВхШхГ | мм | 1.685x930x765 | 1.685x1.240x765 |
| Вес | Блок | кг | 188 | 195 | 309 | 319 |
| Вентилятор | Расход воздуха | Охлаждение Ном. | м3/мин | 162 | 175 | 185 | 223 | 260 | 251 | 261 |
| Уровень звуковой мощности | Охлаждение | Ном. | дБА | 78 | 79 | 81 | 86 | 88 |
| Уровень звукового давления | Охлаждение | Ном. | дБА | 58 | 61 | 64 65 | 66 |
| Рабочий диапазон | Охлаждение | Mин.~Maкс. | °CDB | -5~43 |
| Нагрев | Mин.~Maкс. | °CWB | -20~15,5 |
| Хладагент | Тип | R-4^ |
| Электропитание | Частота / Напряжение | Гц / В | 3N~/50/380-415 |
| Ток - 50 Гц | Макс. ток предохранителя (MFA) | А | 20 25 32 40 50 |
| Наружный блок | RXYQ8T | RXYQ10T | RXYQ12T | RXYQ14T |
| Производительность | л.с. | 8 | 10 | 12 | 14 |
| Холодопроизводительность | Ном. | кВт | 22,4 | 28,0 | 33,5 | 40,0 |
| Теплопроизводительность | Ном. | кВт | 25,0 | 31,5 | 37,5 | 45,0 |
| Потребляемая мощность - 50 Гц | Охлаждение | Ном. | кВт | 5,21 | 7,29 | 8,98 | 11,0 |
| Нагрев | Ном. | кВт | 5,51 | 7,38 | 9,10 | 11,2 |
| EER | 4,30 | 3,84 | 3,73 | 3,64 |
| ESEER | 6,37 (2) / 7,53 (3) | 5,67 (2) / 7,20 (3) | 5,50 (2) / 6,96 (3) | 5,31 (2) / 6,83 (3) |
| COP | 4,54 | 4,27 | 4,12 | 4,02 |
|
