Гидромодули Ecodan EHST/EHSC

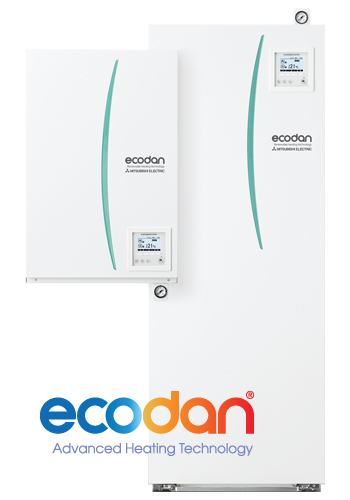

Компания Mitsubishi Electric производит несколько типов гидромодулей для создания систем отопления и горячего водоснабжения (ГВС).
Агрегаты EHST и EHSC имеют встроенный теплообменник «фреон-вода» и предназначены для подключения к тепловым насосам POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW.
Агрегаты EHPT и EHPX не имеют встроенного теплообменника «фреон-вода» и комбинируются с тепловыми насосами POWER Inverter PUHZ-W и ZUBADAN Inverter PUHZ-HW.
Гидромодуль ERSC-VM2B может работать как в режиме нагрева, так и в режиме охлаждения воды.
Гидромодули содержат следующие компоненты:
- накопительный бак емкостью 200 л (модели EHPT и EHST);
- циркуляционный насос первичного контура;
- 3-х ходовой клапан (модели EHPT и EHST);
- проточный электрический нагреватель мощностью от 2 до 9 кВт;
- погружной электрический нагреватель мощностью 3 кВт (модели EHPT20X-VM2/6HB, EHPT20X-YM9HB, EHST20C-VM6HB, EHST20C-YM9HB);
- специализированный управляющий контроллер PAC-IF051B-E и пульт управления PAR-W31MAA.
Технические характеристики
| Наименование гидромодуля | EHST20C-VM6HB | EHST20C-YM9HB | EHST20C-VM6(E)B |
| Режим работы | Только нагрев воды |
| Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | есть | есть |
| Накопительный бак ГВС | есть | есть | есть |
| Проточный нагреватель | да (однофазный) | да (трехфазный) | да (однофазный) |
| Погружной нагреватель | есть | есть | нет |
| Размеры (В х Ш х Г) | в упаковке | мм | 1850 х 660 х 800 |
| без упаковки | мм | 1600 х 595 х 680 |
| Корпус | материал | листовая сталь с полимерным покрытием |
| кодировка цвета: RAL /Munsell | RAL 9016/ 1Y 9.2/0.2 |
| Вес прибора без воды | кг | 128 | 128 | 127 (122) |
| Вес прибора с водой | кг | 343 | 343 | 342 (337) |
| Крепление прибора | напольная установка |
| Электропитание прибора (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (10 А) |
| Электрические нагреватели | Проточный | электропитание | 1 фаза, 220 В, 50 Гц | 3 фазы, 380 В, 50 Гц | 1 фаза, 220 В, 50 Гц |
| мощность | кВт | 6(2/4/6) | 9(3/6/9) | 6(2/4/6) |
| макс. рабочий ток | А | 26 | 13 | 26 |
| автоматический выключатель | А | 32 | 16 | 32 |
| Погружной | электропитание | 1 фаза, 220 В, 50 Гц | 1 фаза, 220 В, 50 Гц | - |
| мощность | кВт | 3 | 3 | - |
| макс. рабочий ток | А | 13 | 13 | - |
| автоматический выключатель | А | 16 | 16 | - |
| Циркуляционный насос | Grundfos UPM2 25 70- 180 |
| Расход воды | макс. 1 | л/мин | 27,7 | 27,7 | 27,7 |
| мин. 2 | л/мин | 7,1 | 7,1 | 7,1 |
| Теплообменники | фреон - циркуляционная вода | пластинчатый MWA2-38-PA |
| циркуляционная вода - санитарная вода | змеевик в баке | змеевик в баке | змеевик в баке |
| Накопительный бак ГВС | объем | л | 200 | 200 | 200 |
| материал | Нержавеющая стальДуплекс2304 (EN10088) |
| Расширительный бак | объем | л | 12 | 12 | 12 (-) 4 |
| макс. давление | МПа | 0,1 | 0,1 | 0,1 (-) 4 |
| Защитные устройства | в цепи
циркуляционной воды | измерительный термистор | °С | 1-80 | 1-80 | 1-80 |
| предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 |
| датчик протока | л/мин | 5,5±1,0 | 5,5±1,0 | 5,5±1,0 |
| защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | 90 | 90 |
| термоотсечка | °С | 121 | 121 | 121 |
в цепи
санитарной воды | измерительный термистор | °С | 40-70 | 40-70 | 40-70 |
| термоотсечка и предохранительный клапан | МПа | 1,0 | 1,0 | 1,0 |
| Соединения | вода | цепь циркуляционной воды | мм | 28 | 28 | 28 |
| цепь санитарной воды | мм | 22 | 22 | 22 |
| цепь солнечного коллектора | мм | | | |
| хладагент (R410A) | жидкость | мм | 15,88 | 15,88 | 15,88 |
| газ | мм | 9,52 | 9,52 | 9,52 |
| Условия эксплуатации прибора | температура | °С | 0-35 |
| относительная влажность | % | не более 80% |
| Целевые значения температуры | отопление | температура в помещении | °С | 10-30 | 10-30 | 10-30 |
| температура воды | °С | 25-60 | 25-60 | 25-60 |
| ГВС | °С | 40-60 | 40-60 | 40-60 |
| обеззараживание бака | °С | макс. 70 | макс. 70 | макс. 70 |
| Уровень звукового давления | дБ(А) | 28 | 28 | 28 |
| Температура наружного воздуха | режим нагрева воды | °С | |
| режим охлаждения воды | °С | - |
| Наименование гидромодуля | EHST20C-YM9(E)B | EHST20C-VM6SB |
| Режим работы | Только нагрев воды |
| Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | есть |
| Накопительный бак ГВС | есть | есть |
| Проточный нагреватель | да (трехфазный) | да (однофазный) |
| Погружной нагреватель | нет | нет |
| Размеры (В х Ш х Г) | в упаковке | мм | 1850 х 660 х 800 |
| без упаковки | мм | 1600 х 595 х 680 |
| Корпус | материал | листовая сталь с полимерным покрытием |
| кодировка цвета: RAL /Munsell | RAL 9016/ 1Y 9.2/0.2 |
| Вес прибора без воды | кг | 127 (122) | 128 |
| Вес прибора с водой | кг | 342 (337) | 343 |
| Крепление прибора | напольная установка |
| Электропитание прибора (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (10 А) |
| Электрические нагреватели | Проточный | электропитание | 3 фазы, 380 В, 50 Гц | 1 фаза, 220 В, 50 Гц |
| мощность | кВт | 9(3/6/9) | 6(2/4/6) |
| макс. рабочий ток | А | 13 | 26 |
| автоматический выключатель | А | 16 | 32 |
| Погружной | электропитание | - | - |
| мощность | кВт | - | - |
| макс. рабочий ток | А | - | - |
| автоматический выключатель | А | - | - |
| Циркуляционный насос | Grundfos UPM2 25 70- 180 |
| Расход воды | макс. 1 | л/мин | 27,7 | 27,7 |
| мин. 2 | л/мин | 7,1 | 7,1 |
| Теплообменники | фреон - циркуляционная вода | пластинчатый MWA2-38-PA |
| циркуляционная вода - санитарная вода | змеевик в баке | змеевик в баке |
| Накопительный бак ГВС | объем | л | 200 | 200 |
| материал | Нержавеющая стальДуплекс2304 (EN10088) |
| Расширительный бак | объем | л | 12 (-) 4 | 12 |
| макс. давление | МПа | 0,1 (-) 4 | 0,1 |
| Защитные устройства | в цепи
циркуляционной воды | измерительный термистор | °С | 1-80 | 1-80 |
| предохранительный клапан | МПа | 0,3 | 0,3 |
| датчик протока | л/мин | 5,5±1,0 | 5,5±1,0 |
| защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | 90 |
| термоотсечка | °С | 121 | 121 |
в цепи
санитарной воды | измерительный термистор | °С | 40-70 | 40-70 |
| термоотсечка и предохранительный клапан | МПа | 1,0 | 1,0 |
| Соединения | вода | цепь циркуляционной воды | мм | 28 | 28 |
| цепь санитарной воды | мм | 22 | 22 |
| цепь солнечного коллектора | мм | | 22 |
| хладагент (R410A) | жидкость | мм | 15,88 | 15,88 |
| газ | мм | 9,52 | 9,52 |
| Условия эксплуатации прибора | температура | °С | 0-35 |
| относительная влажность | % | не более 80% |
| Целевые значения температуры | отопление | температура в помещении | °С | 10-30 | 10-30 |
| температура воды | °С | 25-60 | 25-60 |
| ГВС | °С | 40-60 | 40-60 |
| обеззараживание бака | °С | макс. 70 | макс. 70 |
| Уровень звукового давления | дБ(А) | 28 | 28 |
| Температура наружного воздуха | режим нагрева воды | °С | |
| режим охлаждения воды | °С | - |
Опции и аксессуары:
| Наименование | Описание |
| PAR-WT50R-E | Беспроводный пульт управления |
| PAR-WR51R-E | Приемник сигналов. Подключается к гидромодулю кабелем длиной 2 м. |
| PAC-IH03V-E | Погружной нагреватель бака ГВС. Потребляемая мощность 3 кВт (1 фаза). |
| PAC-SE41TS-E | Выносной датчик температуры (термистор в корпусе). |
| PAC-TH011TK-E | Термистор для накопительного бака TH5W |
PAC-TH011-E
(2 термистора: вход/выход теплоносителя) | Термисторы для раздельного регулирования температуры в зонах 1 (THW6 и THW7) и 2 (THW8 и THW9). Для 2-х зон требуется 2 комплекта РАС-ТН011-Е. Длина кабеля 5 м. |
PAC-TH011HT-E
(2 термистора: вход/выход теплоносителя) | Термисторы для управления резервным источником тепла (THWB1 и THWB2). Длина кабеля 5 м. |
| PAC-WF010-E | Конвертер для управления через Интернет |
| Наименование гидромодуля | EHPT20X-VM2HB | EHPT20X-VM6HB | EHPT20X-YM9HB |
| Режим работы | Только нагрев воды |
| Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | нет |
| Накопительный бак ГВС | есть |
| Проточный нагреватель | да (однофазный) | да (однофазный) | да (трехфазный) |
| Погружной нагреватель | есть | есть | есть |
| Размеры (В х Ш х Г) | в упаковке | мм | 1850 х 660 х 800 |
| без упаковки | мм | 1600 х 595 х 680 |
| Корпус | материал | листовая сталь с полимерным покрытием |
| кодировка цвета: RAL/Munsell | RAL 9016/ 1Y 9.2/0.2 |
| Вес прибора без воды | кг | 113 | 115 | 115 |
| Вес прибора с водой | кг | 326 | 328 | 328 |
| Крепление прибора | напольная установка |
| Электропитание прибора (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (10 А) |
| Электрические нагреватели | Проточный | электропитание | 1 фаза, 220 В, 50 Гц | 1 фаза, 220 В, 50 Гц | 3 фазы, 380 В, 50 Гц |
| мощность | кВт | 2 | 6(2/4/6) | 9(3/6/9) |
| макс. рабочий ток | А | 9 | 26 | 13 |
| автоматический выключатель | А | 16 | 32 | 16 |
| Погружной | электропитание | 1 фаза, 220 В, 50 Гц | 1 фаза, 220 В, 50 Гц | 1 фаза, 220 В, 50 Гц |
| мощность | кВт | 3 | 3 | 3 |
| макс. рабочий ток | А | 13 | 13 | 13 |
| автоматический выключатель | А | 16 | 16 | 16 |
| Циркуляционный насос | Grundfos UPM2 25 70- 180 |
| Расход воды | макс. 1 | л/мин | 27,7 | 27,7 | 27,7 |
| мин. 2 | л/мин | 7,1 | 7,1 | 7,1 |
| Теплообменники | фреон - циркуляционная вода | - | - | - |
| циркуляционная вода - санитарная вода | змеевик в баке | змеевик в баке | змеевик в баке |
| Накопительный бак ГВС | объем | л | 200 | 200 | 200 |
| материал | Нержавеющая сталь Дуплекс2304 (EN10088) |
| Расширительный бак | объем | л | 12 | 12 | 12 |
| макс. давление | МПа | 0,1 | 0,1 | 0,1 |
| Защитные устройства | в цепи
циркуляционной воды | измерительный термистор | °С | 1-80 | 1-80 | 1-80 |
| предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 |
| датчик протока | л/мин | 5,5±1,0 | 5,5±1,0 | 5,5±1,0 |
| защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | 90 | 90 |
| термоотсечка | °С | 121 | 121 | 121 |
в цепи
санитарной воды | измерительный термистор | °С | 40-70 | 40-70 | 40-70 |
| термоотсечка и предохранительный клапан | МПа | 1,0 | 1,0 | 1,0 |
| Соединения | Вода | цепь циркуляционной воды | мм | 28 | 28 | 28 |
| цепь санитарной воды | мм | 22 | 22 | 22 |
| цепь солнечного коллектора | мм | | | |
| Хладагент (R410A) | жидкость | мм | | | |
| газ | мм | | | |
| Условия эксплуатации прибора | температура | °С | 0-35 |
| относительная влажность | % | не более 80% |
| Целевые значения температуры | Отопление | температура в помещении | °С | 10-30 | 10-30 | 10-30 |
| температура воды | °С | 25-60 | 25-60 | 25-60 |
| ГВС | °С | 40-60 | 40-60 | 40-60 |
| Обеззараживание бака | °С | макс. 70 | макс. 70 | макс. 70 |
| Уровень звукового давления | дБ(А) | 28 | 28 | 28 |
| Температура наружного воздуха | режим нагрева воды | °С | |
| режим охлаждения воды | °С | |
|
