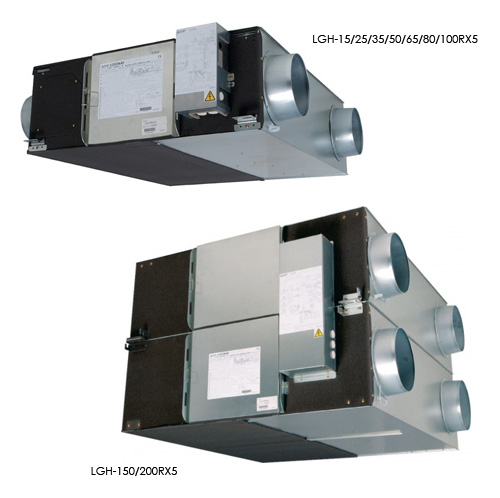

Канальная приточно-вытяжная установка LGH-RX5
- Модели этой серии устанавливаются за подшивным потолком. Допускается вертикальная установка на стену.
- Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3.
- Предусмотрена автономная работа, работа совместно с кондиционерами серии Mr. Slim, а также в составе мультизональной системы Сити Мульти.
- Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 30 дБ.
- Допускается дисбаланс приточного и вытяжного воздуха.
- В качестве материала рекуператора используется ультратонкая пленка.
- Режимы работы: автоматический, рекуперация, без теплообмена. Предусмотрена возможность подключения к системе диспетчеризации.
Срок службы теплообменного элемента до 10 лет. Встроена система управления внешним приточным нагревателем.
Существует программа подбора и расчета параметров воздуха для приточно- вытяжных установок Лоссней.
Для управления используется русифицированный пульт PZ-60DR-E со встроенным недельным таймером.
Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) вентустановка переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.
Проводной пульт для автономного управления одной или группой (не более 15) установок Лоссней.
- Группа может содержать не более 2 пультов управления.
- Максимальная длина кабеля сигнальной линии составляет 500 м.
- Информация в матричную секцию выводится на русском языке.
Технические характеристики
| Параметр / Модель | LGH-15RX5-E | LGH-25RX5-E | LGH-35RX5-E | LGH-50RX5-E | LGH-65RX5-E |
| Потребляемая мощность | Вт | 110 | 129 | 212 | 286 | 380 |
| Расход воздуха (мин-макс) | м3/ч | 110 - 150 | 105 - 250 | 115 - 350 | 180 - 500 | 265 - 650 |
| Эффективность рекуперации по температуре (макс. скорость - мин. скорость) | % | 82,0 - 85,5 | 79,0 - 83,5 | 80,0 - 88,0 | 78,0 - 86,0 | 77,0 - 86,0 |
| Эффективность рекуперации по энтальпии, % | нагрев | 75,0 - 81,0 | 69,5 - 77,5 | 71,5 - 81,5 | 69,0 - 78,0 | 68,5 - 78,0 |
| (макс. скорость - мин. скорость) | охлаждение | 73,0 - 81,0 | 68,0 - 76,0 | 71,0 - 81,0 | 66,5 - 77,0 | 66,0 - 77,0 |
| Уровень шума (мин-макс) | дБ(А) | 18 - 28 | 18 - 27 | 18 - 32 | 19 - 34 | 22 - 34,5 |
| Вес | кг | 20,0 | 20,0 | 29,0 | 33,0 | 40,0 |
| Габариты (ШхДхВ) | мм | 735х780х273 | 735х780х273 | 874х888х315 | 1016х888х315 | 954x908x386 |
| Напряжение питания | В, ф, Гц | 220-240 В, 1 фаза, 50 Гц |
| Диаметр воздуховодов | мм | 100 | 150 | 200 |
| Гарантированный диапазон наружных температур | -15 ... +40°C, относительная влажность не более 80% |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION NAKATSUGAWA WORKS (Япония) |
| Параметр / Модель | LGH-80RX5-E | LGH-100RX5-E | LGH-150RX5-E | LGH-200RX5-E |
| Потребляемая мощность | Вт | 415 | 535 | 830 | 1100 |
| Расход воздуха (мин-макс) | м3/ч | 355 - 800 | 415 - 1000 | 1300 - 1500 | 1580 - 2000 |
| Эффективность рекуперации (по температуре) (макс. скорость - мин. скорость) | % | 79,0 - 87,5 | 80,0 - 87,0 | 80,0 - 81,0 | 80,0 - 83,0 |
| Эффективность рекуперации (по энтальпии), % | нагрев | 71,0 - 79,5 | 72,5 - 80,0 | 72,0 - 72,5 | 72,5 - 73,5 |
| (макс. скорость - мин. скорость) | охлаждение | 70,0 - 79,5 | 71,0 - 79,0 | 70,0 - 71,5 | 71,0 - 72,0 |
| Уровень шума (мин-макс) | дБ(А) | 22 - 34,5 | 21 - 37 | 33,5 - 39 | 32,5 - 40 |
| Вес | кг | 53,0 | 59,0 | 105,0 | 118,0 |
| Габариты (ШхДхВ) | мм | 1004х1144х399 | 1231х1144х399 | 1004х1144х798 | 1231х1144х798 |
| Напряжение питания | В, ф, Гц | 220-240 В, 1 фаза, 50 Гц |
| Диаметр воздуховодов | мм | 250 | 2 х 250 на каждый канал |
| Гарантированный диапазон наружных температур | -15 ... +40°C, относительная влажность не более 80% |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION NAKATSUGAWA WORKS (Япония) |
Опции (аксессуары)
| Наименование | Описание |
| PZ-60DR-E | Проводной пульт для автономного управления Лоссней |
| PZ-25RFM | Высокоэффективный фильтр (EU-F7) для LGH-15RX5-E и LGH-25RX5-E |
| PZ-35RFM | Высокоэффективный фильтр (EU-F7) для LGH-35RX5-E |
| PZ-50RFM | Высокоэффективный фильтр (EU-F7) для LGH-50RX5-E |
| PZ-65RFM | Высокоэффективный фильтр (EU-F7) для LGH-65RX5-E |
| PZ-80RFM | Высокоэффективный фильтр (EU-F7) для LGH-80RX5-E. Для моделей LGH-150RX5-E потребуются 2 фильтра. |
| PZ-100RFM | Высокоэффективный фильтр (EU-F7) для LGH-100RX5-E. Для моделей LGH-200RX5-E потребуются 2 фильтра. |
| PAC-SA88HA-E | Ответная часть к разъему CN16 |
| PAC-SE55RA-E | Ответная часть к разъему CN32 |
|
