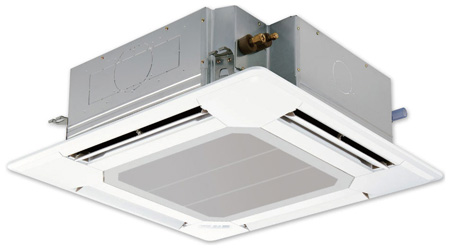

Кассетный блок PLA-ZRP BA
- Улучшенная система воздухораспределения обеспечивает комфортное охлаждение. Скорость вентилятора уменьшена
на 20% при сохранении прежнего расхода воздуха.
- Автоматическое управление вентилятором: при достижении целевой температуры в помещении вентилятор автоматически переключается на низкую скорость.
- ИК-датчик дистанционного измерения температуры с углом обзора 360° (опция) — «I SEE 360°».
- Встроенный дренажный насос (до 850 мм от уровня панели).
- Встроенная функция ротации и резервирования.
- Гладкие пластиковые жалюзи.
- Независимое регулирование воздушных заслонок с пульта управления (PAR-31MAA).
- Регулируемый напор воздуха.
- Возможность подключения настенного или беспроводного пульта.
Технические характеристики
| Параметр / модель | PLA-ZRP35BA | PLA-ZRP50BA | PLA-ZRP60BA | PLA-ZRP71BA |
| Холодопроизводительность | кВт | 3,6 | 5,0 | 6,1 | 7,1 |
| Теплопроизводительность | кВт | 4,1 | 6,0 | 7,0 | 8,0 |
| Потребляемая мощность (охлаждение/нагрев) | кВт | 0,03/0,02 | 0,05/0,04 | 0,05/0,04 | 0,07/0,06 |
| Расход воздуха (низк-сред1-сред2-выс) | м3/ч | 660-720-780-900 | 720-840-960-1080 | 720-840-960-1080 | 840-960-1080-1260 |
| Уровень шума (низк-сред1-сред2-выс) | дБ(А) | 27-28-29-31 | 28-29-31-32 | 28-29-31-32 | 28-30-32-34 |
| Вес: блок/декоративная панель | кг | 22,0/6,0 | 22,0/6,0 | 23,0/6,0 | 23,0/6,0 |
| Габариты (ШхДхВ) | мм | 840x840x258 (декоративная панель 950х950х30) | 840x840x298 (декоративная панель 950х950х30) |
| Рабочий ток (охлаждение/нагрев) | А | 0,22/0,14 0,36/0,29 | 0,36/0,29 | 0,51/0,43 | 0,94/0,87 | 1,00/0,94 | 1,07/1,00 |
| Диаметр труб (жидкость/газ) | мм (дюйм) | 6,35 (1/4) / 12,7 (1/2) | 9,52 (3/8) / 15,88 (5/8) |
| Диаметр дренажа | мм (дюйм) | 32 (1-1/4) |
| Гарантированный диапазон наружных температур | охлаждение | -15 ... +46°C (при установленной панели защиты от ветра) |
| нагрев | -11 ... +21 °C — DELUXE POWER Inverter | -25 ... +21°C — ZUBADAN Inverter, -20 ... +21 °C — DELUXE POWER Inverter, -15 ... +21°C — STANDARD Inverter |
| Завод (страна) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
| Применяется в комплекте с наружными блоками |
| Серия | Модель наружного блока |
| ZUBADAN Inverter | | | | PUHZ-SHW80VHA |
| DELUXE POWER Inverter | PUHZ-ZRP35VKA | PUHZ-ZRP50VKA | PUHZ-ZRP60VHA | PUHZ-ZRP71VHA |
| STANDARD Inverter | | | | |
| Параметр / модель | PLA-ZRP100BA | PLA-ZRP125BA | PLA-ZRP140BA |
| Холодопроизводительность | кВт | 10,0 | 12,5 | 14,0 |
| Теплопроизводительность | кВт | 11,2 | 14,0 | 16,0 |
| Потребляемая мощность (охлаждение/нагрев) | кВт | 0,14/0,13 | 0,15/0,14 | 0,16/0,15 |
| Расход воздуха (низк-сред1-сред2-выс) | м3/ч | 1200-1380-1560-1800 | 1320-1500-1680-1860 | 1440-1560-1740-1920 |
| Уровень шума (низк-сред1-сред2-выс) | дБ(А) | 32-34-37-40 | 34-36-39-41 | 36-39-42-44 |
| Вес: блок/декоративная панель | кг | 25,0/6,0 | 25,0/6,0 | 27,0/6,0 |
| Габариты (ШхДхВ) | мм | 840x840x298 (декоративная панель 950х950х30) |
| Рабочий ток (охлаждение/нагрев) | А | 0,51/0,43 | 0,94/0,87 | 1,00/0,94 | 1,07/1,00 |
| Диаметр труб (жидкость/газ) | мм (дюйм) | 9,52 (3/8) / 15,88 (5/8) |
| Диаметр дренажа | мм (дюйм) | 32 (1-1/4) |
| Гарантированный диапазон наружных температур | охлаждение | -15 ... +46°C (при установленной панели защиты от ветра) |
| нагрев | -25 ... +21°C — ZUBADAN Inverter, -20 ... +21 °C — DELUXE POWER Inverter, -15 ... +21°C — STANDARD Inverter |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
| Применяется в комплекте с наружными блоками |
| Серия | Модель наружного блока |
| ZUBADAN Inverter | PUHZ-SHW112VHA PUHZ-SHW112YHA | PUHZ-SHW140YKA | |
| DELUXE POWER Inverter | PUHZ-ZRP100VKA PUHZ-ZRP100YKA | PUHZ-ZRP125VKA PUHZ-ZRP125YKA | PUHZ-ZRP140VKA PUHZ-ZRP140YKA |
| STANDARD Inverter | PUHZ-P100VHA/YHA | PUHZ-P125VHA/YHA | PUHZ-P140VHA/YHA |
Опции (аксессуары):
| Наименование | Описание |
| PAR-31MAA | Полнофункциональный проводной пульт управления |
| PAC-YT52CRA | Упрощенный проводной пульт управления |
| PAR-SL97A-E | ИК-пульт дистанционного управления |
| PAR-SA9FA-E | Приемник ИК-сигналов (устанавливается вместо угловой заглушки в декоративную панель) |
| PAC-SA1ME-E | I-SEE датчик для декоративной панели |
| PAC-SE41TS-E | Выносной датчик комнатной температуры |
| PAC-SE55RA-E | Ответная часть к разъему CN32 (включение/выключение) |
| PAC-SA88HA-E | Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E. |
| PAC-SF40RM-E | Плата входных/выходных сигналов (сухие контакты) |
| PAC-SH51SP-E | Заглушка для воздухораспределительной щели |
| PAC-SH59KF-E | Высокоэффективный фильтр |
| PAC-SH53TM-E | Корпус для высокоэффективного фильтра |
| РАС-SH65OF-E | Фланец приточного воздуховода |
| PAC-SH48AS-E | Вертикальная вставка для декоративной панели |
| MAC-333IF-E | Комбинированный интерфейс для подключения к сигнальной линии M-NET VRF-систем City Multi, а также для подключения внешних цепей управления и контроля. |
| MAC-557IF-E | Конвертер для управления через Интернет |
Декоративные панели:
| Наименование | Описание |
| Декоративные панели без пультов управления |
| PLP-6BA | Декоративная панель без пульта управления |
| PLP-6BAJ | Декоративная панель с механизмом спуска/подъема фильтра |
| PLP-6BAE | Декоративная панель с датчиком I-SEE |
| Декоративные панели с беспроводным ИК-пультом управления |
| PLP-6BALM | Декоративная панель с беспроводным пультом управления |
| PLP-6BALME | Декоративная панель с беспроводным пультом управления и датчиком I-SEE |
|
