Mr.SLIM+ для отопления, охлаждения и ГВС
Компания Mitsubishi Eledctric разработала сплит-систему кондиционирования, в которой в теплый период года теплота конденсации, обычно выбрасываемая в окружающую среду, используется для обеспечения охлаждаемого помещения горячей водой для санитарных нужд.
В межсезонье и в холодный период года эта же сплит-система вместе с подачей в помещение нагретого воздуха продолжает нагревать воду в контуре ГВС и отопления.
Таким образом, данная система является примером бивалентной климатической системы с высоким показателем энергетической эффективности.
Охлаждая воздух в помещении, кондиционеры отводят избыточное тепло к наружному воздуху.
Система «Mr. SLIM+» использует это избыточное тепло для нагрева воды для санитарного использования (для горячего водоснабжения — ГВС). Если система охлаждает помещение и одновременно нагревает воду, то коэффициент использования электроэнергии (коэффициент производительности COP) может достигать 7. Это значит, что, потребляя менее 2 кВт электрической мощности, система «производит» около 15 кВт холода и тепла суммарно.
Из-за технологических ограничений системы нагрева воды «воздух-вода» обычно не могут нагревать воду при высокой температуре наружного воздуха. Система «Mr. SLIM+» не имеет этого ограничения, так как в столь жаркие дни обязательно будет включено охлаждение воздуха в помещении. Роль теплообменника (испарителя), чувствительного к высокой температуре, в этом режиме будет выполнять не наружный, а внутренний блок, находящийся в сравнительно прохладном помещении. Такой режим называется режимом рекуперации теплоты. Теплообменник наружного блока в этом режиме не задействован, поэтому система «Mr. SLIM+» может нагревать воду при температуре наружного воздуха до +46ºС.
Система «Mr.SLIM+» выполняет 2 функции на базе одного наружного блока: охлаждение помещения и нагрев воды для санитарного использования. Это позволяет избежать установки 2-х наружных агрегатов, как того потребовали бы раздельные системы кондиционирования и горячего водоснабжения (ГВС).
Технические характеристики
| Внутренние блоки | PLA-ZRP71BA | PKA-RP71KAL | PCA-RP71KA |
| Наружные блоки | PUHZ-FRP71VHA | PUHZ-FRP71VHA | PUHZ-FRP71VHA |
| Хладагент | R410A |
| Электропитание наружного блока (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (25 А) |
| Воздух- воздух (ATA) | Охлаждение | | Производительность | номинальная | кВт | 7,1 | 7,1 | 7,1 |
| мин-макс | кВт | 3,3-8,1 | 3,3-8,1 | 3,3-8,1 |
| Номинальная потребляемая мощность | кВт | 1,85 | 1,88 | 1,90 |
| Коэффициент энергоэффективности EER | 3,84 | 3,78 | 3,74 |
| Расчетная нагрузка | кВт | 7,1 | 7,1 | 7,1 |
| Годовое электропотребление 1 | кВт*ч/год | 382 | 393 | 387 |
| Сезонная энергоэффективность SEER 3 | 6,5 | 6,3 | 6,4 |
| | класс энергоэффективности | A++ | A++ | A++ |
Нагрев
(номинальный сезон
отопления) | | Производительность | номинальная | кВт | 8,0 | 8,0 | 8,0 |
| мин-макс | кВт | 3,5-10,2 | 3,5-10,2 | 3,5-10,2 |
| Номинальная потребляемая мощность | кВт | 2,05 | 2,26 | 2,26 |
| Коэффициент энергоэффективности СОР | 3,90 | 3,54 | 3,54 |
| | Расчетная нагрузка | кВт | 4,7 | 4,7 | 4,7 |
| Заявленная мощность | в расчетной точке | кВт | 4,7(-10°C) | 4,7(-10°C) | 4,7(-10°C) |
| в точке бивалентности | кВт | 4,7(-10°C) | 4,7(-10°C) | 4,7(-10°C) |
| предельное значение | кВт | 3,5 (-20°C) | 3,5 (-20°C) | 3,5 (-20°C) |
| Резервный нагреватель | кВт | 0 | 0 | 0 |
| Годовое электропотребление 1 | кВт*ч/год | 1,51 | 1,569 | 1,555 |
| Сезонная энергоэффективность SCOP | 4,4 | 4,2 | 4,2 |
| | класс энергоэффективности | A+ | A+ | A+ |
Воздух-
вода
(ATW) | Номинальный расход воды (нагрев) | л/мин | 22,90 |
| Нагрев | воздух 7°C/Вода 35°C | Производительность | кВт | 8,00 |
| Потребляемая мощность | кВт | 1,96 |
| Энергоэффективность СОР | 4,08 |
| воздух 2°C/Вода 35°C | Производительность | кВт | 7,50 |
| Потребляемая мощность | кВт | 2,65 |
| Энергоэффективность СОР | 2,83 |
Утилизация тепла
(охлаждение воздуха + нагрев воды) 5 | вода 45°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 7,1 + 8,0 | 7,1 + 8,0 | 7,1 + 8,0 |
| Потребляемая мощность | кВт | 1,90 | 1,93 | 1,95 |
| Энергоэффективность СОР | 7,95 | 7,82 | 7,74 |
| вода 55°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 7,1 + 9,0 | 7,1 + 9,0 | 7,1 + 9,0 |
| Потребляемая мощность | кВт | 2,97 | 3,00 | 3,02 |
| Энергоэффективность СОР | 5,42 | 5,37 | 5,33 |
| Внутренний блок для нагрева воды | Гидромодули с накопительным баком ГВС и без накопительного бака ГВС |

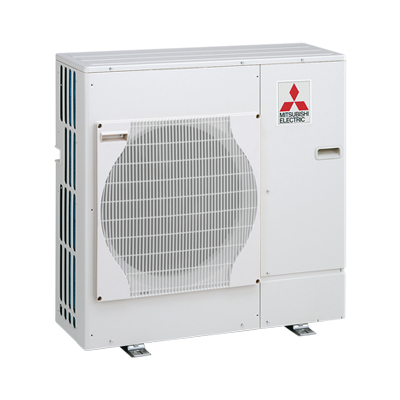

| Наружный блок | Размеры (В х Ш х Г) | мм | 943 х 950 х 330 (+30) |
| Вес | кг | 73 | 73 | 73 |
| Расход воздуха | охлаждение | м3/мин | 55 | 55 | 55 |
| нагрев | м3/мин | 55 | 55 | 55 |
| Уровень звукового давления | охлаждение | дБ(А) | 47 | 47 | 47 |
| утилизация тепла | дБ(А) | 47 | 47 | 47 |
| Нагрев воздуха | дБ(А) | 48 | 48 | 48 |
| Нагрев воды | дБ(А) | 48 | 48 | 48 |
| Уровень звуковой мощности | охлаждение | дБ(А) | 67 | 67 | 67 |
| утилизация тепла | дБ(А) | 67 | 67 | 67 |
| Нагрев воздуха | дБ(А) | 68 | 68 | 68 |
| Нагрев воды | дБ(А) | 68 | 68 | 68 |
| Максимальный рабочий ток | A | 19,0 | 19,0 | 19,0 |
| Автоматический выключатель | A | 25 | 25 | 25 |
| Фреонопроводы | диаметр | жидкость/газ | мм | 9,52/15,88 | 9,52/15,88 | 9,52/15,88 |
| макс. длина | внутренний-наружный | м | 30 (для систем «воздух-воздух») + 30 (для систем «нагрев воды») |
| макс. перепад высот | внутренний-наружный | м | 20 | 20 | 20 |
| Гарантированный диапазон температур наружного воздуха | охлаждение 2 | °C | -15—+46 | -1 5—+46 | -15—+46 |
| нагрев | °C | -20—+21 | -20—+21 | -20—+21 |
| нагрев воды | °C | -20—+35 | -20—+35 | -20-—+35 |
| утилизация тепла | °C | +1 5—+46 | +15—+46 | +15—+46 |
| Внутренние блоки | PCA-RP71 HA | PSA-RP71KA | PEAD-RP71JAQ |
| Наружные блоки | PUHZ-FRP71VHA | PUHZ-FRP71VHA | PUHZ-FRP71VHA |
| Хладагент | R410A |
| Электропитание наружного блока (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (25 А) |
| Воздух- воздух (ATA) | Охлаждение | | Производительность | номинальная | кВт | 7,1 | 7,1 | 7,1 |
| мин-макс | кВт | 3,3-8,1 | 3,3-8,1 | 3,3-8,1 |
| Номинальная потребляемая мощность | кВт | 2,26 | 1,97 | 2,10 |
| Коэффициент энергоэффективности EER | 3,14 | 3,60 | 3,38 |
| Расчетная нагрузка | кВт | 7,1 | 7,1 | 7,1 |
| Годовое электропотребление 1 | кВт*ч/год | 462 | 408 | 459 |
| Сезонная энергоэффективность SEER 3 | 5,4 | 6,1 | 5,4 |
| | класс энергоэффективности | A | A++ | A |
Нагрев
(номинальный сезон
отопления) | | Производительность | номинальная | кВт | 8,0 | 8,0 | 8,0 |
| мин-макс | кВт | 3,5-10,2 | 3,5-10,2 | 3,5-10,2 |
| Номинальная потребляемая мощность | кВт | 2,42 | 2,28 | 2,09 |
| Коэффициент энергоэффективности СОР | 3,14 | 3,33 | 3,83 |
| | Расчетная нагрузка | кВт | 4,7 | 4,7 | 4,9 |
| Заявленная мощность | в расчетной точке | кВт | 4,7(-10°C) | 4,7(-10°C) | 4,9 (-10°C) |
| в точке бивалентности | кВт | 4,7(-10°C) | 4,7(-10°C) | 4,9 (-10°C) |
| предельное значение | кВт | 3,5 (-20°C) | 3,5 (-20°C) | 3,7 (-20°C) |
| Резервный нагреватель | кВт | 0 | 0 | 0 |
| Годовое электропотребление 1 | кВт*ч/год | 1,787 | 1,709 | 1,799 |
| Сезонная энергоэффективность SCOP | 3,7 | 3,9 | 3,8 |
| | класс энергоэффективности | A | A | A |
Воздух-
вода
(ATW) | Номинальный расход воды (нагрев) | л/мин | 22,90 |
| Нагрев | воздух 7°C/Вода 35°C | Производительность | кВт | 8,00 |
| Потребляемая мощность | кВт | 1,96 |
| Энергоэффективность СОР | 4,08 |
| воздух 2°C/Вода 35°C | Производительность | кВт | 7,50 |
| Потребляемая мощность | кВт | 2,65 |
| Энергоэффективность СОР | 2,83 |
Утилизация тепла
(охлаждение воздуха + нагрев воды) 5 | вода 45°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 7,1 + 8,0 | 7,1 + 8,0 | 7,1 + 8,0 |
| Потребляемая мощность | кВт | 2,31 | 2,02 | 2,15 |
| Энергоэффективность СОР | 6,54 | 7,48 | 7,02 |
| вода 55°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 6,4 + 9,0 | 7,1 + 9,0 | 7,1 + 9,0 |
| Потребляемая мощность | кВт | 3,25 | 3,09 | 3,22 |
| Энергоэффективность СОР | 4,74 | 5,21 | 5,00 |
| Внутренний блок для нагрева воды | Гидромодули с накопительным баком ГВС и без накопительного бака ГВС |
| Наружный блок | Размеры (В х Ш х Г) | мм | 943 х 950 х 330 (+30) |
| Вес | кг | 73 | 73 | 73 |
| Расход воздуха | охлаждение | м3/мин | 55 | 55 | 55 |
| нагрев | м3/мин | 55 | 55 | 55 |
| Уровень звукового давления | охлаждение | дБ(А) | 47 | 47 | 47 |
| утилизация тепла | дБ(А) | 47 | 47 | 47 |
| Нагрев воздуха | дБ(А) | 48 | 48 | 48 |
| Нагрев воды | дБ(А) | 48 | 48 | 48 |
| Уровень звуковой мощности | охлаждение | дБ(А) | 67 | 67 | 67 |
| утилизация тепла | дБ(А) | 67 | 67 | 67 |
| Нагрев воздуха | дБ(А) | 68 | 68 | 68 |
| Нагрев воды | дБ(А) | 68 | 68 | 68 |
| Максимальный рабочий ток | A | 19,0 | 19,0 | 19,0 |
| Автоматический выключатель | A | 25 | 25 | 25 |
| Фреонопроводы | диаметр | жидкость/газ | мм | 9,52/15,88 | 9,52/15,88 | 9,52/15,88 |
| макс. длина | внутренний-наружный | м | 30 (для систем «воздух-воздух») + 30 (для систем «нагрев воды») |
| макс. перепад высот | внутренний-наружный | м | 20 | 20 | 20 |
| Гарантированный диапазон температур наружного воздуха | охлаждение 2 | °C | -15—+46 | -1 5—+46 | -1 5—+46 |
| нагрев | °C | -20—+21 | -20—+21 | -20—+21 |
| нагрев воды | °C | -20—+35 | -20—+35 | -20—+35 |
| утилизация тепла | °C | +1 5—+46 | +1 5—+46 | +15—+46 |
| Внутренние блоки | PEAD-RP71JALQ |
| Наружные блоки | PUHZ-FRP71VHA |
| Хладагент | R410A |
| Электропитание наружного блока (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (25 А) |
| Воздух- воздух (ATA) | Охлаждение | | Производительность | номинальная | кВт | 7,1 |
| мин-макс | кВт | 3,3-8,1 |
| Номинальная потребляемая мощность | кВт | 2,08 |
| Коэффициент энергоэффективности EER | 3,41 |
| Расчетная нагрузка | кВт | 7,1 |
| Годовое электропотребление 1 | кВт*ч/год | 441 |
| Сезонная энергоэффективность SEER 3 | 5,6 |
| | класс энергоэффективности | A+ |
Нагрев
(номинальный сезон
отопления) | | Производительность | номинальная | кВт | 8,0 |
| мин-макс | кВт | 3,5-10,2 |
| Номинальная потребляемая мощность | кВт | 2,09 |
| Коэффициент энергоэффективности СОР | 3,83 |
| | Расчетная нагрузка | кВт | 4,9 |
| Заявленная мощность | в расчетной точке | кВт | 4,9(-10°C) |
| в точке бивалентности | кВт | 4,9(-10°C) |
| предельное значение | кВт | 3,7 (-20°C) |
| Резервный нагреватель | кВт | 0 |
| Годовое электропотребление 1 | кВт*ч/год | 1,799 |
| Сезонная энергоэффективность SCOP | 3,8 |
| | класс энергоэффективности | A |
Воздух-
вода
(ATW) | Номинальный расход воды (нагрев) | л/мин | 22,90 |
| Нагрев | воздух 7°C/Вода 35°C | Производительность | кВт | 8,00 |
| Потребляемая мощность | кВт | 1,96 |
| Энергоэффективность СОР | 4,08 |
| воздух 2°C/Вода 35°C | Производительность | кВт | 7,50 |
| Потребляемая мощность | кВт | 2,65 |
| Энергоэффективность СОР | 2,83 |
Утилизация тепла
(охлаждение воздуха + нагрев воды) 5 | вода 45°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 7,1 + 8,0 |
| Потребляемая мощность | кВт | 2,13 |
| Энергоэффективность СОР | 7,09 |
| вода 55°C | Производительность (охлаждение воздуха + нагрев воды) | кВт | 7,1 + 9,0 |
| Потребляемая мощность | кВт | 3,20 |
| Энергоэффективность СОР | 5,03 |
| Внутренний блок для нагрева воды | Гидромодули с накопительным баком ГВС и без накопительного бака ГВС |
| Наружный блок | Размеры (В х Ш х Г) | мм | 943 х 950 х 330 (+30) |
| Вес | кг | 73 |
| Расход воздуха | охлаждение | м3/мин | 55 |
| нагрев | м3/мин | 55 |
| Уровень звукового давления | охлаждение | дБ(А) | 47 |
| утилизация тепла | дБ(А) | 47 |
| Нагрев воздуха | дБ(А) | 48 |
| Нагрев воды | дБ(А) | 48 |
| Уровень звуковой мощности | охлаждение | дБ(А) | 67 |
| утилизация тепла | дБ(А) | 67 |
| Нагрев воздуха | дБ(А) | 68 |
| Нагрев воды | дБ(А) | 68 |
| Максимальный рабочий ток | A | 19,0 |
| Автоматический выключатель | A | 25 |
| Фреонопроводы | диаметр | жидкость/газ | мм | 9,52/15,88 |
| макс. длина | внутренний-наружный | м | 30 (для систем «воздух-воздух») + 30 (для систем «нагрев воды») |
| макс. перепад высот | внутренний-наружный | м | 20 |
| Гарантированный диапазон температур наружного воздуха | охлаждение 2 | °C | -15—+46 |
| нагрев | °C | -20——+21 |
| нагрев воды | °C | -20—+35 |
| утилизация тепла | °C | +15—+46 |
|
