Mr. Slim: модели с внешним теплообменником
Наружные блоки с внешним теплообменником: PUHZ-HRP, PUHZ-RP
Нагрев (охлаждение) воды: 7,0-16,0 кВт
Описание:

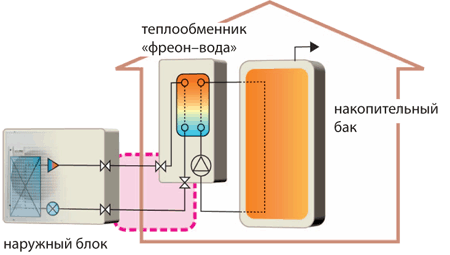

- Наружные блоки серий Zubadan Inverter и POWER Inverter могут быть подключены к внешнему теплообменнику “фреон-вода“.
- Такая компоновка системы нагрева воды предпочтительна для регионов с низкой температурой наружного воздуха.
- Системы характеризуются высокой энергоэффективностью, так как нет необходимости использовать антифриз, а также промежуточные теплообменники “гликоль-вода“.
- Компоненты гидравлического контура теплоносителя приобретаются у других производителей.
- Обязательным компонентом системы является контроллер PAC-IF021B-E.

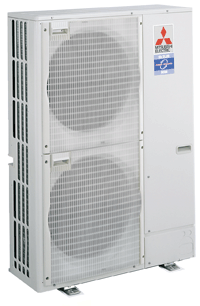

Наружные блоки, допускающие подключение внешнего теплообменника
| Производительность |
Номинальный расход
воды (нагрев) |
Серия Zubadan Inverter |
Серия POWER Inverter |
| 1 фаза, 220 В |
3 фазы, 380 В |
1 фаза, 220 В |
3 фазы, 380 В |
| 7,0 кВт |
20,1 л/мин |
- |
- |
PUHZ-RP60VHA4 |
- |
| 8,0 кВт |
22,9 л/мин |
PUHZ-HRP71VHA |
- |
PUHZ-RP71VHA4 |
- |
| 11,2 кВт |
32,1 л/мин |
PUHZ-HRP100VHA |
PUHZ-HRP100YHA |
PUHZ-RP100VKA |
PUHZ-RP100YKA |
| 14,0 кВт |
40,1 л/мин |
- |
PUHZ-HRP125YHA |
PUHZ-RP125VKA |
PUHZ-RP125YKA |
| 16,0 кВт |
45,9 л/мин |
- |
- |
PUHZ-RP140VKA |
PUHZ-RP140YKA |
Теплообменник
1. Расчетное рабочее давление в системе 4,15 МПа. Теплообменник должен выдерживать давление, в 3 раза превышающее рабочее — 12,45 МПа.
2. Выбор теплообменника проводите, исходя из следующих данных:
а) температура испарения более 4°С при максимальной частоте вращения компрессора (температура снаружи 35°С DB/24°С WB);
б) температура конденсации менее 58°С при максимальной частоте вращения компрессора (температура снаружи 7°С DB/6°С WB).
Примечания:
- Следует установить фильтр в водяном контуре на входе теплообменника.
- Температура воды на входе теплообменника должна быть в диапазоне от 5°С до 55°С.
- Вода должна быть чистой, а водородный показатель pH — иметь значение в диапазоне 6,5~8,0.
- Допускаются следующие максимальные концентрации веществ: кальций —100 мг/л, хлор — 100 мг/л, железо/марганец — 0,5 мг/л.
- Трубопроводы хладагента от наружного блока до пластинчатого теплообменника должны соответствовать диаметру штуцеров наружного блока
- Предпримите необходимые меры для защиты теплоносителя от замерзания: теплоизоляция трубопроводов, обеспечение бесперебойной работы циркуляционного насоса, использование раствора этиленгликоля соответствующей концентрации вместо чистой воды.
- Вода, прошедшая теплообменник, не может быть использована для питья. Следует использовать дополнительный промежуточный теплообменник.
| Сторона хладагента |
марка хладагента |
R410A |
| рабочее давление |
4,15 МПа |
| рабочая температура |
-20~100°С |
| Сторона воды |
тип теплоносителя |
чистая вода, гликоль |
| рабочее давление |
1,5 МПа |
| рабочая температура |
-20~90°С (без замерзания) |
| Испытательное давление |
12,45 МПа (4,15 МПа х 3) или более |
| Размораживание (оттайка) |
Начальная производительность должна восстанавливаться
после 5 и более циклов полного замерзания. |
| Количество циклов нагрева |
70 000 циклов и более (разность температур около 50°С) |
| Механическая прочность |
72 000 циклов изменения давления от 0 до 3,3 МПа |
Модели PUHZ-RP60, RP71VHA4
| Требуемая производительность теплообменника |
кВт |
9,0 |
9,0 |
Сторона хладагента
R410A
(штуцеры:
жидкость - 9,52;
газ - 12,7) |
температура на входе |
°С |
75 |
100 |
| температура конденсации |
°С |
39,5 |
63,5 |
| переохлаждение |
°С |
2 |
2 |
| максимальное падение давления |
кПа |
50 |
50 |
Сторона воды
(штуцеры:
вход/выход - 28,6 мм) |
температура на входе |
°С |
30 |
30 |
| температура на выходе |
°С |
35 |
60 |
| расход воды |
л/мин |
25,8 |
25,8 |
| максимальное падение давления |
кПа |
50 |
50 |
Модели PUHZ-HRP100-125, PUHZ-RP100-140
| Требуемая производительность теплообменника |
кВт |
14,0 |
14,0 |
Сторона хладагента
R410A
(штуцеры:
жидкость — 9,52;
газ — 15,88) |
температура на входе |
°С |
75 |
100 |
| температура конденсации |
°С |
39,5 |
63,5 |
| переохлаждение |
°С |
2 |
2 |
| максимальное падение давления |
кПа |
50 |
50 |
Сторона воды
(штуцеры:
вход/выход — 28,6
мм) |
температура на входе |
°С |
30 |
30 |
| температура на выходе |
°С |
35 |
60 |
| расход воды |
л/мин |
40.1 |
40.1 |
| максимальное падение давления |
кПа |
50 |
50 |

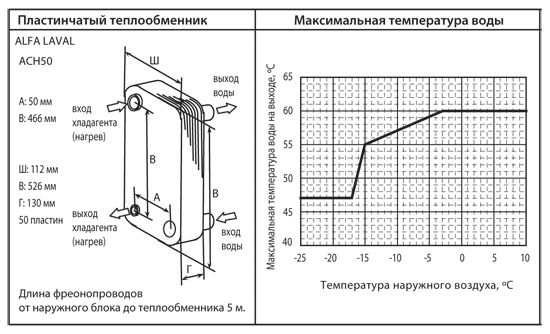

Модели с внешним теплообменником: Zubadan Inverter
| Модель наружного блока |
PUHZHRP71 VHA |
PUHZHRP100 V(Y)HA |
PUHZHRP125 YHA |
| Электропитание |
1 фаза, 220 В, 50 Гц |
1 ф, 220 В (3 ф, 380 В), 50 Гц |
3 фазы, 380 В, 50 Гц |
| Автоматический выключатель |
А |
32 |
40 / 16 |
16 |
| Номинальный расход воды |
л/мин |
22,9 |
32,1 |
40,1 |
Нагрев:
воздух2/вода35 |
производительность |
кВт |
8,00 |
11,20 |
14,00 |
| энергоэффективность (COP) |
3,24 |
3,02 |
2,70 |
| потребляемая мощность |
кВт |
2,47 |
3,71 |
5,19 |
Нагрев:
воздух7/вода35 |
производительность |
кВт |
8,00 |
11,20 |
14,00 |
| энергоэффективность (COP) |
4,40 |
4,26 |
4,22 |
| потребляемая мощность |
кВт |
1,82 |
2,63 |
3,32 |
Нагрев:
воздух7/вода45 |
производительность |
кВт |
8,00 |
11,20 |
14,00 |
| энергоэффективность (COP) |
3,24 |
3,24 |
3,20 |
| потребляемая мощность |
кВт |
2,47 |
3,46 |
4,38 |
Нагрев:
воздух7/вода55 |
производительность |
кВт |
- |
11,20 |
- |
| энергоэффективность (COP) |
- |
2,40 |
- |
| потребляемая мощность |
кВт |
- |
4,57 |
- |
| Гарантированный диапазон наружных температур (отопление) |
-25 ~ +35°C |
| Гарантированный диапазон наружных температур (охлаждение) |
-5 ~ +46°C |
Примечание:
- Производительность системы зависит от длины фреонопроводов, а также от теплоизоляции трубопроводов и пластинчатого теплообменника.
- Допускается использовать пластинчатые теплообменники других производителей. В этом случае марка и параметры теплообменника определяются самостоятельно.
Модели с внешним теплообменником: POWER Inverter
| Модель наружного блока |
PUHZRP60VHA4 |
PUHZRP71VHA4 |
PUHZRP100 V(Y)KA |
PUHZRP125 V(Y)KA |
PUHZRP140 V(Y)KA |
| Электропитание |
1 фаза, 220 В, 50 Гц |
| Автоматический выключатель |
А |
25 |
25 |
32 / 16 |
32 / 16 |
40 / 16 |
| Номинальный расход воды |
л/мин |
20,1 |
22,9 |
32,1 |
40,1 |
45,9 |
Нагрев:
воздух2/вода35 |
производительность |
кВт |
6,90 |
7,50 |
10,50 |
11,50 |
11,70 |
| энергоэффективность (COP) |
2,94 |
2,92 |
2,90 |
2,70 |
2,69 |
| потребляемая мощность |
кВт |
2,31 |
2,57 |
3,62 |
4,26 |
4,35 |
Нагрев:
воздух7/вода35 |
производительность |
кВт |
7,00 |
8.00 |
11,20 |
14,00 |
16,00 |
| энергоэффективность (COP) |
4,29 |
4,21 |
4,21 |
4,15 |
3,90 |
| потребляемая мощность |
кВт |
1,63 |
1,90 |
2,66 |
3,37 |
4,10 |
Нагрев:
воздух7/вода45 |
производительность |
кВт |
7,00 |
8.00 |
11,20 |
14,00 |
16,00 |
| энергоэффективность (COP) |
3,27 |
3,20 |
3,20 |
3,10 |
3,00 |
| потребляемая мощность |
кВт |
2,14 |
2,50 |
3,50 |
4,51 |
5,34 |
| Гарантированный диапазон наружных температур (отопление) |
-11 ~ +35°C |
-20 ~ +35°C |
| Гарантированный диапазон наружных температур (охлаждение) |
-5 ~ +46°C |

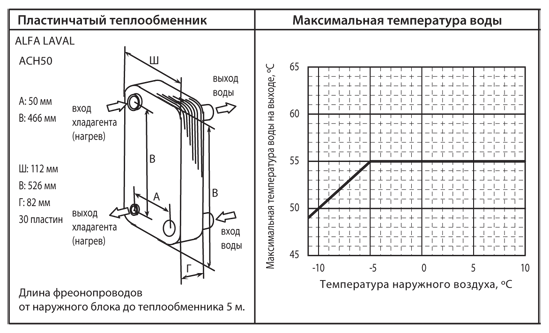

PUHZRP60VHA4, PUHZRP71VHA4
Примечание:
- Производительность системы зависит от длины фреонопроводов, а также от теплоизоляции трубопроводов и пластинчатого теплообменника.
- Допускается использовать пластинчатые теплообменники других производителей. В этом случае марка и параметры теплообменника определяются самостоятельно.

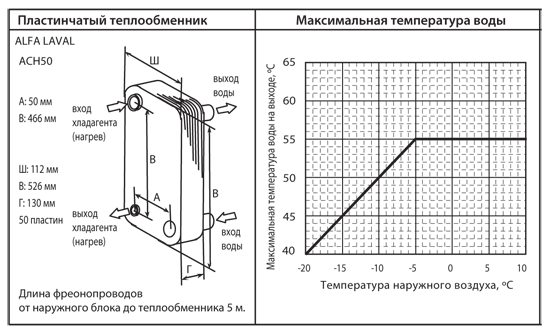

PUHZRP100 V(Y)KA, PUHZRP125 V(Y)KA, PUHZRP140 V(Y)KA
Примечание:
- Производительность системы зависит от длины фреонопроводов, а также от теплоизоляции трубопроводов и пластинчатого теплообменника.
- Допускается использовать пластинчатые теплообменники других производителей. В этом случае марка и параметры теплообменника определяются самостоятельно.
Номинальные условия (температура)
| нагрев: воздух2/вода35 |
нагрев: воздух7/вода35 |
нагрев: воздух7/вода45 |
| наружного воздуха (DB / WB) |
+2°C / +1°C |
+7°C / +6°C |
+7°C / +6°C |
| воды (вход/выход) |
+30°C/+35°C |
+30°C/+35°C |
+40°C/+45°C |
|
