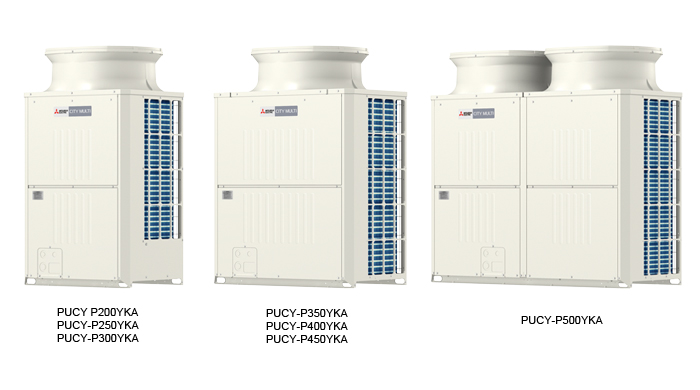

PUCY-P Y(S)KA
- Наружные блоки производительностью до 56 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
- В наружных агрегатах применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
- Улучшена сезонная эффективность SEER благодаря оптимизации профилей спиралей.
- Система управления динамически изменяет (повышает) температуру кипения в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
- Снижено электропотребление вентилятора. Новый выходной направляющий аппарат осевого вентилятора наружного блока позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
- Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
- Подогрев компрессора в блоках CITY MULTIG6 (серия YLM) осуществляется статорыми обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
- Длина магистрали хладагента после 1-го разветвителя может быть увеличена с 40 м до 90 м. Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
- Формирование агрегатов производительностью свыше 144 кВт будет реализовано в декабре 2014г.
- Перепад высот между быть увеличена с 15 м до 30 м.
- Для этого потребуется увеличить диаметр жидкостной магистрали на 1 типоразмер.
- В один гидравлический контур может быть подключено до 50 внутренних блоков.
- Максимальная температура наружного воздуха увеличена с +46ºС до +52ºС.
Параметр / Модель | PUCY-P200YKA | PUCY-P250YKA | PUCY-P300YKA |
Напряжение электропитания | | 380 В, 3 фазы, 50 Гц | |
Охлаждение | Производительность | кВт | 22,4 | 28,0 | 33,5 |
Потребляемая мощность | кВт | 5,59 | 7,08 | 8,95 |
Рабочий ток | А | 9,4 | 11,9 | 15,1 |
| Коэффициент производительности EER | 4,00 | 3,95 | 3,74 |
(Диапазон наружных температур | °с | +10 ~ +52°C по сухому термометру |
Индекс установочной мощности внутренних блоков | 50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков | Р15~ Р250 | Р15~ Р250 | Р15~Р250 |
Количество внутренних блоков | 1 ~ 17 | 1 ~ 21 | 1 ~ 26 |
Уровень звукового давления | дБ(А) | 57 | 58 | 61 |
Размеры (В х Ш х Д) | мм | 1650x920x740 | 1650x920x740 | 1650x920x740 |
Вес | кг | 174 | 183 | 201 |
Завод (страна) | MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд) |
Параметр / Модель | PUCY-P350YKA | PUCY-P400YKA | PUCY-P450YKA | PUCY-P500YKA |
Напряжение электропитания | | 380 В, 3 фазы, 50 Гц | |
Охлаждение | Производительность | кВт | 40,0 | 44,0 | 48,0 | 56,0 |
Потребляемая мощность | кВт | 10,78 | 12,71 | 15,73 | 17,17 |
Рабочий ток | А | 18,1 | 21,4 | 26,5 | 28,9 |
| Коэффициент производительности EER | 3,71 | 3,46 | 3,05 | 3,26 |
(Диапазон наружных температур | °с | +10 ~ +52°C по сухому термометру |
Индекс установочной мощности внутренних блоков | 50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков | Р15~Р250 | Р15~ Р250 | Р15~ Р250 | Р15~ Р250 |
Количество внутренних блоков | 1 ~ 30 | 1 ~ 34 | 1 ~ 39 | 1 ~ 43 |
Уровень звукового давления | дБ(А) | 61 | 63 | 63 | 65 |
Размеры (В х Ш х Д) | мм | 1650x1220x740 | 1650x1220x740 | 1650x1220x740 | 1650x1750x740 |
Вес | кг | 237 | 237 | 237 | 305 |
Завод (страна) | MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд) |
Параметр / Модель |
PUCY-P550YSKA |
PUCY-P600YSKA |
PUCY-P650YSKA |
Модель состоит из модулей |
PUCY-P250YKA PUCY-P300YKA |
PUCY-P250YKA PUCY-P3S0YKA |
PUCY-P250YKA PUCY-P400YKA |
Комплект для объединения модулей |
CMY-Y100VBK3 |
CMY-Y100VBK3 |
CMY-Y100VBK3 |
Напряжение электропитания |
380 В. 3 фазы. 50 Гц |
Охлаждение |
Производительность |
кВт |
61.5 |
68,0 |
72,0 |
Потребляемая мощность |
кВт |
15,97 |
17,79 |
19,67 |
Рабочий ток |
А |
26,9 |
30,0 |
33,2 |
Коэффициент производительности EER |
3,85 |
3,82 |
3,66 |
Диапазон наружных температур |
°C |
+10 - +52°С по сухому термометру |
Индекс установочной мощности внутренних блоков |
|
50 |
- 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15-Р250 |
P15-P250 |
Р15-Р250 |
Количество внутренних блоков |
2-47 |
2-50 |
2-50 |
Уровень звукового давления |
дБ
(
А) |
63 |
63 |
64,5 |
Размеры (ВхШхД) |
мм |
1650x920x740 1650x920x740 |
1650x920x740 1650x1220x740 |
1650x920x740 1650x1220x740 |
Вес |
кг |
384 |
420 |
420 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD ОГаиланд) |
Параметр / Модель |
PUCY-P700YSKA |
PUCY-P750YSKA |
PUCYP800YSKA |
Модель состоит из модулей |
PUCY-P250YKA PUCY-P450YKA |
PUCY-P300YKA PUCY-P450YKA |
PUCY-P400YKA PUCY-P400YKA |
Комплект для объединения модулей |
CMY-Y200VBK2 |
CMY-Y200VBK2 |
CMY-Y200VBK2 |
Напряжение электропитания |
380 В. 3 фазы. 50 Гц |
Охлаждение |
Производительность |
кВт |
76,0 |
81.5 |
88,0 |
Потребляемая мощность |
кВт |
22,47 |
24,47 |
25,43 |
Рабочий ток |
А |
37,9 |
41,3 |
42,9 |
Коэффициент производительности EER |
3,38 |
3,33 |
3,46 |
Диапазон наружных температур |
°C |
+10 - +52°С по сухому термометру |
Индекс установочной мощности внутренних блоков |
- 130% от индекса мощности наружного блока |
|
Типоразмеры внутренних блоков |
Р15-Р250 |
Р15-Р250 |
Р15-Р250 |
Количество внутренних блоков |
2-50 |
2-50 |
2-50 |
Уровень звукового давления |
дБ
(
А) |
64.5 |
65.5 |
бб |
Размеры (ВхШхД) |
мм |
1650x920x740 1650x1220x740 |
1650x920x740 1650x1220x740 |
1650x1220x740 1650x1220x740 |
Вес |
кг |
420 |
438 |
474 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD ОГаиланд) |
Параметр /Модель |
PUCY-P8S0YSKA |
PUCY-P900YSKA |
PUCYP950YSKA |
Модель состоит из модулей |
PUCY-P400YKA PUCY-P450YKA |
PUCY-P450YKA PUCY-P450YKA |
PUCY-P450YKA PUCY-P500YKA |
Комплект для объединения модулей |
CMY-Y200VBK2 |
CMY-Y200VBK2 |
CMY-Y200VBK2 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
92,0 |
96,0 |
104,0 |
Потребляемая мощность |
кВт |
28,37 |
31,47 |
35,13 |
Рабочий ток |
А |
47,8 |
53,1 |
59,3 |
Коэффициент производительности EER |
3,24 |
3,05 |
2,96 |
Диапазон наружных температур |
°C |
+10 - +52"С по сухому термометру |
Индекс установочной мощности внутренних блоков |
|
50 |
-130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15-Р250 |
P15-P250 |
Р15-Р250 |
Количество внутренних блоков |
2-50 |
2-50 |
2-50 |
Уровень звукового давления |
дБ (А) |
66 |
66 |
67,5 |
Размеры (ВхШхД) |
мм |
1650x1220x740 |
1650x1220x740 |
1650x1220x740 |
1650x1220x740 |
1650x1220x740 |
1650x1750x740 |
Вес |
кг |
474 |
474 |
542 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO, LTD (Таиланд) |
Параметр /Модель |
PUCY-P1000YSKA |
PUCY-P1050YSKA |
PUCY-P1100YSKA |
Модель состоит из модулей |
PUCY-P500YKA PUCY-P500YKA |
PUCY P300YKA PUCY-P300YKA PUCY-P450YKA |
PUCY-P300YKA PUCY-P350YKA PUCY-P450YKA |
Комплект для объединения модулей |
CMY-Y200VBK2 |
CMY-Y300VBK3 |
CMY-Y300VBK3 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
112,0 |
115,0 |
121,5 |
Потребляемая мощность |
кВт |
38,88 |
33,39 |
35,21 |
Рабочий ток |
А |
65,6 |
56.3 |
59,4 |
Коэффициент производительности EER |
2,88 |
3,44 |
3,45 |
Диапазон наружных температур |
°C |
+10 - +52"С по сухому термометру |
Индекс установочной мощности внутренних блоков |
-130% от индекса мощности наружного блока |
|
Типоразмеры внутренних блоков |
Р15-Р250 |
Р15-Р250 |
Р15-Р250 |
Количество внутренних блоков |
2-50 |
2-50 |
2-50 |
Уровень звукового давления |
дБ (А) |
68 |
66,5 |
66,5 |
Размеры (ВхШхД) |
мм |
1650x1750x740 |
1650x920x740 1650x920x740 1650x1220x740 |
1650x920x740 1650x1220x740 1650x1220x740 |
1650x1750x740 |
Вес |
кг |
610 |
639 |
675 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO, LTD (Таиланд) |
Параметр / Модель |
PUCY-P1150YSKA |
PUCY-P1200YSKA |
PUCY-P1250YSKA |
Модель состоит из модулей |
PUCY-P350YKA PUCYP400YKA PUCY-P400YKA |
PUCY-P400YKA PUCY P400YKA PUCY-P400YKA |
PUCY-P400YKA PUCY-P400YKA PUCY-P450YKA |
Комплект для объединения модулей |
CMY-Y300VBK3 |
CMY-Y300VBK3 |
CMYY300VBK3 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
128,0 |
132,0 |
136,0 |
Потребляемая мощность |
кВт |
36,15 |
38,15 |
41,27 |
Рабочий ток |
А |
61,0 |
64,4 |
69,6 |
|Коэффициент производительности EER |
3,54 |
3,46 |
3,29 |
(Диапазон наружных температур |
X |
|
+10 |
- +52°C no сухому термометру |
Индекс установочной мощности внутренних блоков |
50-130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15-Р250 |
P15-P250 |
P15-P250 |
Количество внутренних блоков |
2-50 |
2-50 |
2-50 |
Уровень звукового давления |
ДБ(А) |
67,5 |
68 |
68 |
Размеры (ВхШхД) |
мм |
1650x1220x740 1650x1220x740 1650x1220x740 |
1650x1220x740 1650x1220x740 1650x1220x740 |
1650x1220x740 1650x1220x740 1650x1220x740 |
Вес |
кг |
711 |
711 |
711 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO, LTD (Таиланд) |
Параметр / Модель |
PUCYP1300YSKA |
PUCY-P1350YSKA |
Модель состоит из модулей |
PUCY-P400YKA PUCY P450YKA PUCY-P450YKA |
PUCY-P450YKA PUCY P450YKA PUCY-P450YKA |
Комплект для объединения модулей |
CMY-Y300VBK3 |
CMY-Y300VBK3 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
140,0 |
144,0 |
Потребляемая мощность |
кВт |
44,82 |
48,39 |
Рабочий ток |
А |
75,6 |
81,6 |
Коэффициент производительности EER |
3,12 |
2,97 |
Диапазон наружных температур |
°С |
- +52°C no сухому термометру |
Индекс установочной мощности внутренних блоков |
50-130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
P15-P250 |
P15-P250 |
Количество внутренних блоков |
2-50 |
2-50 |
Уровень звукового давления |
ДБ(А) |
68 |
68 |
Размеры (ВхШхД) |
мм |
1650x1220x740 1650x1220x740 1650x1220x740 |
1650x1220x740 1650x1220x740 1650x1220x740 |
Вес |
кг |
711 |
711 |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO, LTD (Таиланд) |
|
