- Возможен как вертикальный, так и горизонтальный монтаж
- Максимальная высота установки завес Designer PHV при горизонтальном монтаже — 3,5 м
- Максимальная ширина дверного проема для завес Designer PHV при вертикальном монтаже – 2,5 м

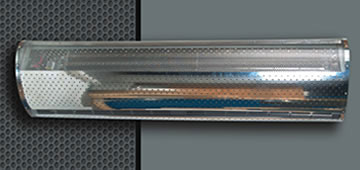

- Сделана из отполированной нержавеющей стали высшего качества
- Пульт Ecopower входит в стандартную комплектацию завес с водяным подогревом (энергосберегающее исполнение), оснащенных 3-ходовым клапаном
- Существует исполнение без подогрева, с электроподогревом и водяным подогревом
- Тангенциальные вентиляторы
Применение
Завесы серии Designer можно устанавливать как горизонтально, так и вертикально. Данные модели прекрасно впишутся в интерьер помещения.
Характеристики
Данные модели изготовлены из высококачественной нержавеющей стали; по желанию заказчика корпус может быть выполнен в любом цвете стандарта RAL. В завесах серии Designer PHV используется технология поперечного воздушного потока, которая обеспечивает равномерную скорость воздуха по всей длине воздухораспределительной решетки. Скорость вентилятора регулируется при помощи опционального контроллера.
Датчики управления
Электрические и водяные завесы идут в комплекте с экономичным контроллером Ecopower, электронным трехходовым клапаном, встроенным дистанционным термостатом и экраном, с помощью которого осуществляются другие функции управления (такие, как BMS)
Cерия Designer PHV монтажная высота максимум 3.5 м
Модели | Габаритные
размеры
модели
(мм) | Частота
источника
питания
(50 Гц) | Выходное
сопроти-
вление
(кВт) | Сила
тока (A)*
на фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м |
Без подогрева |
PHV D1000A | 1260(l) х 500(d) х 350(h) | 230V~1P&N | - | 1.5 | 11.0 | 2050 | 54 | 59 |
PHV D1500A | 1722(l) х 500(d) х 350(h) | 230V~1P&N | - | 2.0 | 11.0 | 3645 | 67 | 60 |
PHV D2000A | 2355(l) х 500(d) х 350(h) | 230V~1P&N | - | 2.9 | 11.0 | 4145 | 93 | 61 |
С электроподогревом |
PHV D1000E | 1260(l) х 500(d) х 350(h) | 400V~3P&N | 6/12 | 18.7 | 10.5 | 1870 | 57 | 59 |
PHV D1500E | 1722(l) х 500(d) х 350(h) | 400V~3P&N | 9/18 | 27.9 | 10.5 | 3325 | 71 | 60 |
PHV D2000E | 2355(l) х 500(d) х 350(h) | 400V~3P&N | 12/24 | 37.5 | 10.5 | 3780 | 99 | 61 |
С водяным подогревом |
PHV D1000W | 1260(l) х 500(d) х 350(h) | 230V~1P&N | 12 | 1.3 | 9.5 | 1710 | 61 | 59 |
PHV D1500W | 1722(l) х 500(d) х 350(h) | 230V~1P&N | 18 | 1.8 | 9.5 | 2730 | 82 | 60 |
PHV D2000W | 2355(l) х 500(d) х 350(h) | 230V~1P&N | 24 | 2.7 | 9.5 | 3455 | 107 | 61 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
Cерия Designer PHV Vertical максимально эффективная ширина 2.5m
Модели | Габаритные
размеры
модели
(мм) | Частота
источника
питания
(50 Гц) | Выходное
сопроти-
вление
(кВт) | Сила
тока
(A)* на
фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м |
Без подогрева |
PHV D1000A V | 1260(l) х 500(d) х 350(h) | 230V~1P&N | - | 1.5 | 11.0 | 2050 | 54 | 59 |
PHV D1500A V | 1722(l) х 500(d) х 350(h) | 230V~1P&N | - | 2.0 | 11.0 | 3645 | 67 | 60 |
PHV D2000A V | 2355(l) х 500(d) х 350(h) | 230V~1P&N | - | 2.9 | 11.0 | 4145 | 93 | 61 |
PHV D2500A V
(Stacked Unit) | 2972(l) х 500(d) х 350(h) | 230V~1P&N | - | 1.5
2.0 | 11.0 | 2050
3645 | 121 | 62 |
PHV D3000A V
(Stacked Unit) | 3619(l) х 500(d) х 350(h) | 230V~1P&N | - | 1.5
2.9 | 11.0 | 2050
4145 | 147 | 63 |
С электроподогревом |
PHV D1000E V | 1260(l) х 500(d) х 350(h) | 400V~3P&N | 6/12 | 18.7 | 10.5 | 1870 | 57 | 59 |
PHV D1500E V | 1722(l) х 500(d) х 350(h) | 400V~3P&N | 9/18 | 27.9 | 10.5 | 3325 | 71 | 60 |
PHV D2000E V | 2355(l) х 500(d) х 350(h) | 400V~3P&N | 12/24 | 37.5 | 10.5 | 3780 | 99 | 61 |
PHV D2500E V
(Stacked Unit) | 2972(l) х 500(d) х 350(h) | 400V~3P&N | 6/12
9/18 | 18.7
27.9 | 10.5 | 1870
3325 | 146 | 62 |
PHV D3000E V
(Stacked Unit) | 3619(l) х 500(d) х 350(h) | 400V~3P&N | 6/12
12/24 | 18.7
37.5 | 10.5 | 1870
3780 | 177 | 63 |
С водяным подогревом |
PHVD1000W V | 1260(l) х 500(d) х 350(h) | 230V~1P&N | 12 | 1.3 | 9.5 | 1710 | 61 | 59 |
PHVD1500W V | 1722(l) х 500(d) х 350(h) | 230V~1P&N | 18 | 1.8 | 9.5 | 3040 | 82 | 60 |
PHVD2000W V | 2355(l) х 500(d) х 350(h) | 230V~1P&N | 24 | 2.7 | 9.5 | 3455 | 107 | 61 |
PHVD2500W V
(Stacked Unit) | 2972(l) х 500(d) х 350(h) | 230V~1P&N | 12
18 | 1.3
1.8 | 9.5 | 1710
3040 | 128 | 62 |
PHVD3000W V
(StackedUnit) | 3619(l) х 500(d) х 350(h) | 230V~1P&N | 12
24 | 1.3
2.7 | 9.5 | 1710
3455 | 156 | 63 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
