- Инвертрная технология позволяет добиться высокоэффективного использования энергии
- Значительное снижение эксплуатационных расходов
- Простой монтаж
- Тангенциальные вентиляторы
Применение
Завесы серии PHV DXE предназначены как для монтажа на поверхности, так и для встраиваемой установки.
Описание воздушных завес

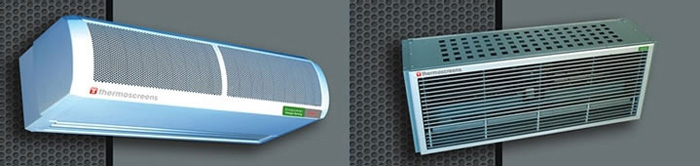

Модель PHV DXE (монтаж на поверхности) имеет обтекаемый стальной корпус, с торцов которого установлены пластиковые боковые панели такого же цвета. Перфорированные воздухозаборные решетки выполнены в таком же цвете, как и сама завеса (стандартно – цвет RAL 9010). При встраиваемом исполнении завеса оснащается единой решеткой для забора и подачи воздуха. Усовершенствованная аэродинамическая конструкция обеспечивает оптимальную подачу воздуха, а тангенциальные вентиляторы создают равномерную воздушную защиту.
Тепловой насос
Воздушная завеса совместима с системой Mitsubishi City Multi VRF.
Cерия PHV DXE (City Multi)
| Модели | Габариты
модели
(мм) | Частота
источника
питания
(50 Гц) | DX Макс.
Выходное
сопротивление
(кВт)* | Сила
тока
(A) на
фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м | Макс.
монтажная
высота
(м) |
| Электрические элементы для разморозки не используются |
| VRF PHV 1000 DXE HO | 1196L х 377D х 255H | 230V~1P+N+E | 9.0 | 1.3 | 9.0 | 1400 | 39 | 56 | 3.75 |
| VRF PHV 1500 DXE LO | 1746L х 377D х 255H | 230V~1P+N+E | 10.6 | 1.8 | 9.0 | 2500 | 59 | 58 | 3.75 |
| VRF PHV 1500 DXE HO | 1746L х 377D х 255H | 230V~1P+N+E | 15.1 | 1.8 | 9.0 | 2600 | 60 | 58 | 3.75 |
| VRF PHV 2000 DXE LO | 2296L х 377D х 255H | 230V~1P+N+E | 16.4 | 2.7 | 9.5 | 3300 | 78 | 59 | 3.75 |
| VRF PHV 2000 DXE HO | 2296L х 377D х 255H | 230V~1P+N+E | 21.4 | 2.7 | 9.0 | 3130 | 80 | 59 | 3.75 |
| Используются электрические элементы для разморозки |
| VRF PHV 1000 DXE HO | 1196L х 377D х 255H | 400V~3P+N+E | 9.0 | 7.8 | 9.0 | 1400 | 39 | 56 | 3.75 |
| VRF PHV 1500 DXE LO | 1746L х 377D х 255H | 400V~3P+N+E | 10.6 | 12.7 | 9.0 | 2500 | 59 | 58 | 3.75 |
| VRF PHV 1500 DXE HO | 1746L х 377D х 255H | 400V~3P+N+E | 15.1 | 12.7 | 9.0 | 2600 | 60 | 58 | 3.75 |
| VRF PHV 2000 DXE LO | 2296L х 377D х 255H | 400V~3P+N+E | 16.4 | 15.7 | 9.5 | 3300 | 78 | 59 | 3.75 |
| VRF PHV 2000 DXE HO | 2296L х 377D х 255H | 400V~3P+N_E | 21.4 | 15.7 | 9.0 | 3130 | 80 | 59 | 3.75 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
PHV DXE RANGE (City Multi) RECESSED
| Модели | Габариты
модели
(мм) | Частота
источника
питания
(50 Гц) | DX Макс.
Выходное
сопротивление
(кВт)* | Сила
тока
(A) на
фазу | Макс.
скорость
(м/с) | Макс.
объем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м | Макс.
монтажная
высота
(м) |
| Электрические элементы для разморозки не используются |
| VRF PHV 1000R DXE HO | 1150L х 436D х 296H | 230V~1P+N+E | 9.0 | 1.3 | 9.0 | 1400 | 45 | 56 | 3.5 |
| VRF PHV 1500R DXE LO | 1650L х 436D х 296H | 230V~1P+N+E | 10.6 | 1.8 | 9.0 | 2500 | 66 | 58 | 3.5 |
| VRF PHV 1500R DXE HO | 1650L х 436D х 296H | 230V~1P+N+E | 15.1 | 1.8 | 9.0 | 2600 | 67 | 58 | 3.5 |
| VRF PHV 2000R DXE LO | 2240L х 436D х 296H | 230V~1P+N+E | 16.4 | 2.7 | 9.5 | 3300 | 85 | 59 | 3.5 |
| VRF PHV 2000R DXE HO | 2240L х 436D х 296H | 230V~1P+N+E | 21.4 | 2.7 | 9.0 | 3130 | 88 | 59 | 3.5 |
| Используются электрические элементы для разморозки |
| VRF PHV 1000R DXE HO | 1150L х 436D х 296H | 400V~3P+N+E | 9.0 | 7.8 | 9.0 | 1400 | 45 | 56 | 3.5 |
| VRF PHV 1500R DXE LO | 1650L х 436D х 296H | 400V~3P+N+E | 10.6 | 12.7 | 9.0 | 2500 | 66 | 58 | 3.5 |
| VRF PHV 1500R DXE HO | 1650L х 436D х 296H | 400V~3P+N+E | 15.1 | 12.7 | 9.0 | 2600 | 67 | 58 | 3.5 |
| VRF PHV 2000R DXE LO | 2240L х 436D х 296H | 400V~3P+N+E | 16.4 | 15.7 | 9.5 | 3300 | 85 | 59 | 3.5 |
| VRF PHV 2000R DXE HO | 2240L х 436D х 296H | 400V~3P+N+E | 21.4 | 15.7 | 9.0 | 3130 | 88 | 59 | 3.5 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
Тепловой насос CITY MULTI
| Модели | City Multi Outdoor Unit | PAC AH
MG Controller | LEV No. Off | линия нагнетания (газ) | жидкостная линия | размер
коэффициента |
| VRF PHV1000 DXE HO | PUMY/PUHY/PURY/PQHY/PQRY | PAC-AH125 M-G | Type P632411X01 1 off | 5/8 in. | 3/8 in. | p100 |
| VRF PHV1500 DXE LO | PUMY/PUHY/PURY/PQHY/PQRY | PAC-AH125 M-G | Type P632411X01 1 off | 5/8 in. | 3/8 in. | p125 |
| VRF PHV1500 DXE HO | PUMY/PUHY/PURY/PQHY/PQRY | PAC-AH140M-G | Type P632414X01 1 off | 5/8 in. | 3/8 in. | p140 |
| VRF PHV2000 DXE LO | PUMY/PUHY/PURY/PQHY/PQRY | PAC-AH140M-G | Type P632414X01 1 off | 5/8 in. | 3/8 in. | p140 |
| VRF PHV2000 DXE HO | PUHY/PURY/PQHY/PQRY | PAC-AH250M-G | Type P632411X01 2 off | 3/4 in. | 3/8 in. | p200 |
