- Инверторная технология позволяет добиться высокоэффективного использования энергии
- Сокращение на 67 % выделения CO2
- Значительное снижение эксплуатационных расходов
- Простой монтаж
- Тангенциальные вентиляторы
Применение
Завесы серии PHV DXE предназначены как для монтажа на поверхности, так и для встраиваемой установки.
Описание воздушных завес

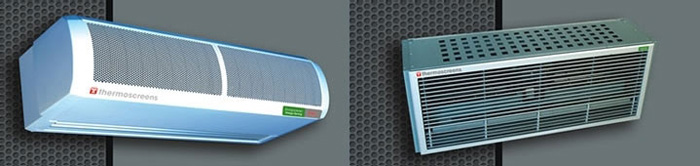

Модель PHV DXE (монтаж на поверхности) имеет обтекаемый стальной корпус, с торцов которого установлены пластиковые боковые панели такого же цвета. Перфорированные воздухозаборные решетки выполнены в таком же цвете, как и сама завеса (стандартно – цвет RAL 9010). При встраиваемом исполнении завеса оснащается единой решеткой для забора и подачи воздуха. Усовершенствованная аэродинамическая конструкция обеспечивает оптимальную подачу воздуха, а тангенциальные вентиляторы создают равномерную воздушную защиту.
Тепловой насос
Воздушные завесы PHV DXE оснащены специальной материнской платой компании Mitsubishi Electric и могут легко совмещаться с оборудованием Mr. Slim and Zubadan. Система работает совместно без потери качества.
Тепловой коэффициент/Эффективность
Эффективность комбинированной системы была определена независимым комитетом по исследованию строительных объектов (BRE). Согласно исследованиям, тепловой коэффициент достигает 3.7. Он может изменяться от 2.4 до 3.7 в зависимости от внешней температуры и режима работы.
Cерия PHV DXE (Mr. Slim)
| Модели | Габаритные
размеры
модели
(мм) | Частота
источника
питания
(50 Гц) | Выходное
сопротивление
(кВт) | Сила
тока
(A) | Скорость
(м/с) | Oбъем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м |
| Электрические элементы для разморозки не используются |
| PHV1000DXE NT HO | 1196 х 377 х 255 | 230V~1P+N+E | 8.6 | 1.3 | 9.0 | 1400 | 39 | 56 |
| PHV1500DXE NT LO | 1746 х 377 х 255 | 230V~1P+N+E | 10.1 | 1.8 | 9.0 | 2500 | 59 | 58 |
| PHV1500DXE NT HO | 1746 х 377 х 255 | 230V~1P+N+E | 14.4 | 1.8 | 9.0 | 2600 | 60 | 58 |
| PHV2000DXE NT LO | 2296 х 377 х 255 | 230V~1P+N+E | 14.1 | 2.7 | 9.5 | 3300 | 78 | 59 |
| PHV2000DXE NT HO | 2296 х 377 х 255 | 230V~1P+N+E | 21.3 | 2.7 | 9.0 | 3130 | 80 | 59 |
| Используются электрические элементы для разморозки |
| PHV1000DXE NT HO | 1196 х 377 х 255 | 400V~3P+N+E | 8.6 | 7.8 | 9.0 | 1400 | 39 | 59 |
| PHV1500DXE NT LO | 1746 х 377 х 255 | 400V~3P+N+E | 10.1 | 12.7 | 9.0 | 2500 | 59 | 58 |
| PHV1500DXE NT HO | 1746 х 377 х 255 | 400V~3P+N+E | 14.4 | 12.7 | 9.0 | 2600 | 60 | 58 |
| PHV2000DXE NT LO | 2296 х 377 х 255 | 400V~3P+N+E | 14.1 | 15.7 | 9.5 | 3300 | 78 | 59 |
| PHV2000DXE NT HO | 2296 х 377 х 255 | 400V~3P+N+E | 21.3 | 15.7 | 9.0 | 3130 | 80 | 59 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
PHV DXE RECESSED
| Модели | Габаритные
размеры
модели
(мм) | Частота
источника
питания
(50 Гц) | Выходное
сопротивление
(кВт) | Сила
тока
(A) | Cкорость
(м/с) | Oбъем
воздуха
(м³/час) | Масса
(кг) | дБ(А)
на 3
м |
| Электрические элементы для разморозки не используются |
| PHV1000DXE R HO | 1150 х 436 х 296 | 230V~1P+N+E | 8.6 | 1.3 | 9.0 | 1400 | 45 | 56 |
| PHV1500DXE R LO | 1650 х 436 х 296 | 230V~1P+N+E | 10.1 | 1.8 | 9.0 | 2500 | 66 | 58 |
| PHV1500DXE R HO | 1650 х 436 х 296 | 230V~1P+N+E | 14.4 | 1.8 | 9.0 | 2600 | 67 | 58 |
| PHV2000DXE R LO | 2240 х 436 х 296 | 230V~1P+N+E | 14.1 | 2.7 | 9.5 | 3300 | 85 | 59 |
| PHV2000DXE R HO | 2240 х 436 х 296 | 230V~1P+N+E | 21.3 | 2.7 | 9.0 | 3130 | 88 | 59 |
| Используются электрические элементы для разморозки |
| PHV1000DXE R HO | 1150 х 436 х 296 | 400V~3P+N+E | 8.6 | 7.8 | 9.0 | 1400 | 45 | 56 |
| PHV1500DXE R LO | 1650 х 436 х 296 | 400V~3P+N+E | 10.1 | 12.7 | 9.0 | 2500 | 66 | 58 |
| PHV1500DXE R HO | 1650 х 436 х 296 | 400V~3P+N+E | 14.4 | 12.7 | 9.0 | 2600 | 67 | 58 |
| PHV2000DXE R LO | 2240 х 436 х 296 | 400V~3P+N+E | 14.1 | 15.7 | 9.5 | 3300 | 85 | 59 |
| PHV2000DXE R HO | 2240 х 436 х 296 | 400V~3P+N+E | 21.3 | 15.7 | 9.0 | 3130 | 88 | 59 |
Уровень шума указан только в ознакомительных целях. Вариации возникают в зависимости от размера помещения, в котором установлена завеса, акустических характеристик и позиции наблюдающего.
Тепловой насос MR. SLIM
| Модели | Mr Slim Outdoor Unit | линия нагнетания (газ) | жидкостная линия | максимальная
длина
трубопровода
длина (M) | максимальная
длина
трубопровода
высота (M) |
| PHV1000DXE HO | PUHZ-RP71VHA4 | 5/8 in. | 3/8 in. | 50 | 30 |
| PHV1500DXE LO | PUHZ-RP71VHA4 | 5/8 in. | 3/8 in. | 50 | 30 |
| PHV1500DXE HO | PUHZ-RP140VKA/YKA | 5/8 in. | 3/8 in. | 50 | 30 |
| PHV2000DXE LO | PUHZ-RP100VKA/YKA | 5/8 in. | 3/8 in. | 50 | 30 |
| PHV2000DXE HO | PUHZ-RP200YKA | 1 1/8 in. | 3/8 in. | 100 | 30 |
